CAD捕捉的点过滤器怎么用
点过滤器的使用方法很简单，只需在提示定位点时先输入.X或在捕捉菜单中选择X点过滤选项，然后选取点来获取X坐标，然后软件会提示定位点的YZ坐标。下面举一个简单的例子
【练习】

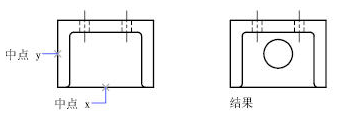

我们要在矩形中心画一个圆，也就是需要合并底边中点的X轴坐标和侧边重点的Y轴坐标。操作步骤如下：
1.先打开对象捕捉
2.输入CIRCLE启动画圆命令。
3.在命令行输入.x，命令行提示：
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)/弧线(A)/多次(M)]: .x
4.按Enter键，命令行提示：于。捕捉底边的中点获取X轴坐标
5.命令提示：于 (需要YZ):。捕捉侧边重点获取Y轴坐标。就可以看到圆心已经定位到了矩形的中心。
6.输入圆的半径，完成圆的绘制。

CAD捕捉的点过滤器怎么用
