如果知道要绘制的对象相对于某一基点的距离和方向，就采用“FROM”（正交偏移）来定位新的实体。具体方法是：先利用捕捉点或追踪点的方法确定基点，然后输入新点相对于基点的坐标进行定位。就可以相对于已知基点定位实体。

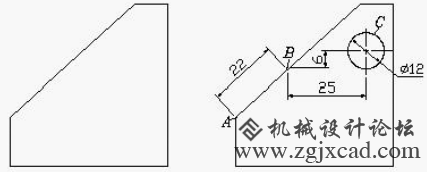

下面将图1中的左图修改为右图，这个练习演示了利用FROM定位图元的方法。


画图C,该圆的圆心相对于B点的坐标是@25,6。绘制此图时，先用延伸捕捉“EXT”定位基点B，再用“FROM”捕捉圆C的圆心。
命令:_CIRCLE 指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：from
//利用“FROM”捕捉圆心
基点：ext      //A点开始捕捉B点
于 22           //输入B点与A点之间的距离
：        //输入圆心的相对坐标
指定圆的半径或[直径（D）]：6   //输入圆半径
