CAD如何修改错误标注
CAD图纸标注错误重新标注比较麻烦，但是我们可以在CAD里面进行修改，有以下方法：
1.菜单栏找到标注命令的【编辑标注】按钮，点击命令
CAD如何修改错误标注

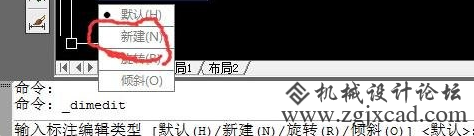

2.点击命令按钮后，点击新建的按钮
CAD如何修改错误标注
3.点击新建按钮后出现文字输入框，把0删掉，输入你要的尺寸值，比如50，尺寸输入好后点击确定按钮
CAD如何修改错误标注
4.光标变为方格状态，光标点击你的尺寸，尺寸变为虚线状态后按回车键就可以把标注尺寸变为你要的了
CAD如何修改错误标注
下图为修改标注后
