如何用CAD输出和输入PDF格式

中望CAD

为了方便审阅、查看、打印、传输，很多情况下会将dwg的图纸转换成PDF的文件。因为dwg格式需要CAD等特定的软件才能打开，中间设计了很多版本、兼容性的问题。如果是不需要再次的编辑，只需要查看、打印、PDF拥有体积小、所见即所得、查看方便等优势。不会因为字体、打印样式、软件、移动设备的限制，如果可以还能打开、关闭图层，或是批注。


此外，PDF还可以保证我们的文档的完整性、受限制。比如我们提交审阅或者交给甲方是查看的时候就多了一层的保障，也可以设置加密，限制查看、修改、打印等操作。


PDF除了编写外，当它做其他的用途的时候也比较方便。他可以在几乎所有平台做演示、打印，也可以转换为多种格式进行编辑，最常见的就是准尉图片。因为是矢量的，还可以根据所需要的输出不同格式或者是尺寸，原文件不会受到影响并且不用多次的导出。




在打印中输出PDF


在CAD中内置了PDF的虚拟打印驱动：DWG TO PDF， 如果你是用更老的CAD版本，就可以借用其他的CAD虚拟打印驱动，比如ACROBAT的PDF打印驱动。


通过打印输出的PDF操作比较简单，跟其他常规的打印操作是差不多的，下面就简单的介绍一下。


打开所要打印的图纸，单击打印按钮，打开打印对话框没在打印设备列表中选择DWG TO PDF 或者是其他的PDF的虚拟打印驱动，如下图所示。


在CAD高版本中除了DWG TO PDF驱动外，还有很多种针对不同需求的PDF打印驱动，如果有兴趣可以自己看看区别。


直接输出PDF
从CAD的2011版本开始有直接输出PDF格式的功能，这个方式的优势很明显，方便简单便捷。


PDF参考底图

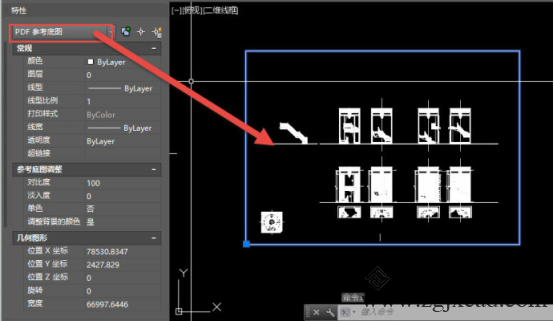

国外有不少单位会在PDF图纸的基础上进行一些批注或绘制一些新的图形，因此到了CAD高版本就提供了PDF参考底图的功能，可以将别人发过来的PDF文件附着（ATTACH）到DWG图中作为底图或参考。



这对PDF是否是矢量的并没有严格要求，只是矢量的PDF可以捕捉其中图形的一些特征点，如端点等。
输入PDF
网上有不少人问能不能把PDF图转回DWG文件，autocad之前的版本并没有提供这样的工具，因为大多数用户输出成PDF就是不希望被人编辑再利用。但网上很早就有了进行这种转换的工具，大家搜PDF2DWG或PDF2DXF应该能找到这类工具。估计是这类需求越来越多，因此在AUTOCAD 2017我看到了输入PDF的功能PDFIMPORT，至于是哪个版本加的我也没有去查。
执行输入PDF命令后，可以选择图中已插入的参考底图的部分区域或全部进行转换，也可以直接回车选择一个新的PDF文件进行输入。



要想PDF能转换回DWG，必须保证PDF是矢量数据，比如是从CAD中打印或输出的PDF文件，如果是光栅图像类的PDF，CAD的PDF输入功能或网上这类工具也是无法转换的。
