如何运用cad来等分圆形

中望CAD

在我们绘图的时候会遇到需要将圆等分，然后用到不同的图形中。很多新手CAD使用者可能还不知如何去运用，下面我们来看看如何使用CAD来等分圆形吧，希望对大家有帮助。


圆形使用CAD来等分的方法


1.如下图，我们要把这个圆等分成五份。

如何运用cad来等分圆形

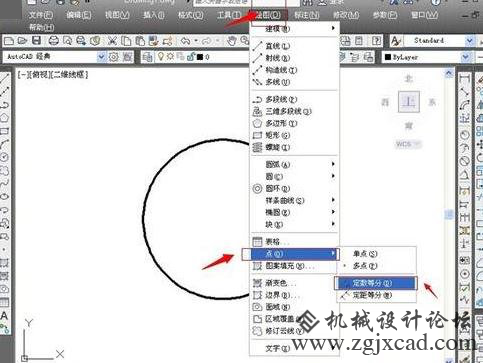

2.选择【绘图】--【点】--【定数等分】

如何运用cad来等分圆形

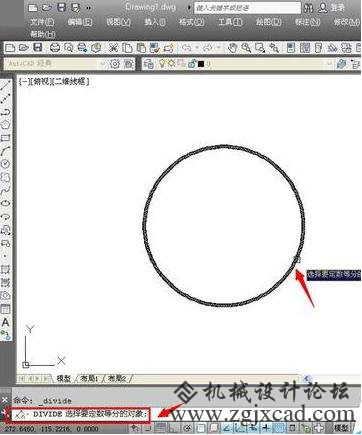

3.提示选择要等分的对象。在这里选择圆。

如何运用cad来等分圆形

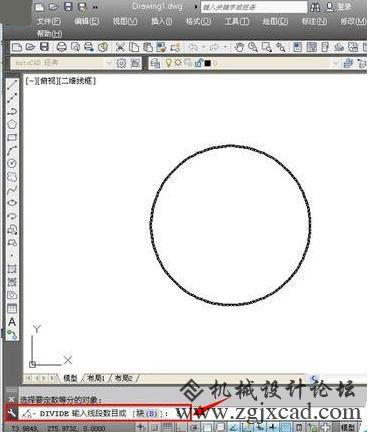

4.提示输入要等分的数量，在这里输入5，按下空格键确定。

如何运用cad来等分圆形

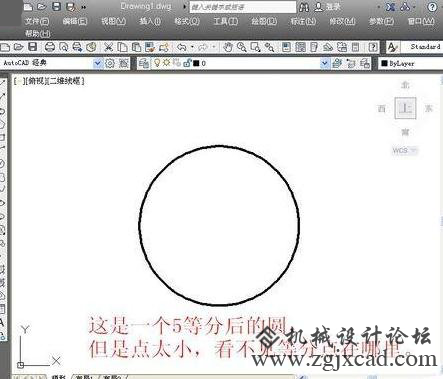

5.这是一个5等分后的圆，但是我们的点太小了，看不见等分点在哪里，不方便操作。

如何运用cad来等分圆形

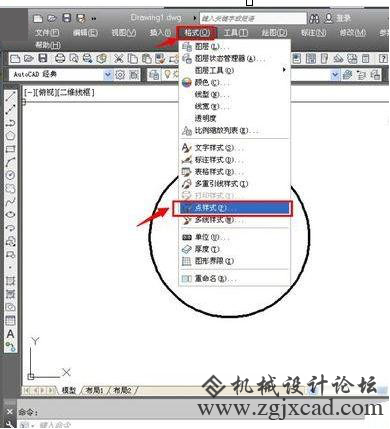

6.选择【格式】--【点样式】

如何运用cad来等分圆形

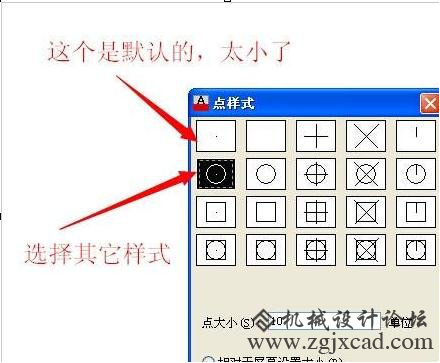

7.选择合适的点的样式。

如何运用cad来等分圆形

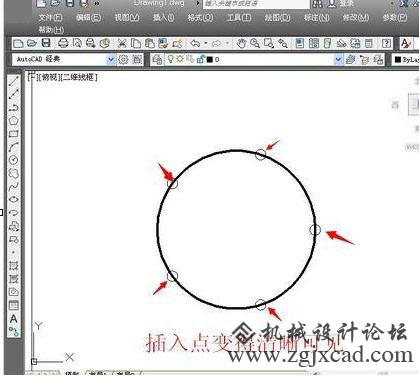

8.这样插入的点才变得清晰可见，这个方法同样适合需要绘制点的地方。

如何运用cad来等分圆形

以上是一种简单的方法了，希望大家能够活学活用哦。
