CAD中如何判断DWG文件版本，如何打开DWG乱码？

中望CAD

当我们的工作中有太多的文件，有时候打开DWG的文件会遇到打不开的时候，但是你又很想知道这个文件到底是哪个CAD的版本创建的，对于此我们有相应的办法。


1、我们先用Windows自带的记事本打开我们的DWG文件。

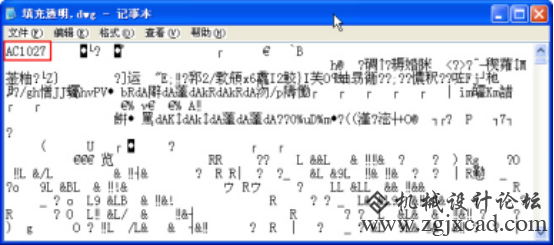

2、他会出现很多乱码，根本就是看不懂的对吧，没关系，我们来看第一行的内容我们可以看到AC****的字样，参考下图

CAD中如何判断DWG文件版本，如何打开DWG乱码？

3、这个AC****可以帮助我们识别出这个DWG文件用的是哪个版本所创建的，用哪个版本的CAD可以打开这个文件。
4、下面我们来看看出现的比较常见的几个版本，
AC1015 2000版DWG，autocad 2000和2002版的默认保存格式，用2000以上版本可以打开
AC1018 2004版DWG，AutoCAD 2004、2005、2006版的默认保存格式，用2004以上版本可以打开
AC1021 2007版DWG，AutoCAD 2007、2008、2009版的默认保存格式，用2007以上版本可以打开
AC1024 2010版DWG，AutoCAD 2010、2011、2012版的默认保存格式，用2010以上版本可以打开
AC1027 2013版DWG，AutoCAD 2013、2014版的默认保存格式，用AutoCAD 2013以上版本可以打开
我们可以看到CAD软件时经常更新的，每次都会有提升，高版本的CAD软件可以打开低版本的DWG文件，低版本的CAD是无法打开高版本的DWG文件。




我们要时常看看我们的软件是否需要更新换代了哦。




推荐阅读：如何用CAD输出和输入PDF格式
