CAD中的图纸集和作用

中望CAD

CAD一直就有图纸集这个功能，有人会好奇这个图纸集功能大概是什么，在这里我们大致跟大家分享一下这个功能，也许也会有用上的时候。


简单的来说，图纸集是一个图纸管理功能，可以用于管理自己的图纸或者不同项目的图纸。图纸集的功能还是很强大的，他从定制模板、创建图纸、图纸目录、发布打印、归档都能都管理起来。


为什么甚少人去使用这个功能呢
图纸集管理的是我们图纸的布局，而且建议每张图纸就放一个布局，一个布局就只能放一个图框。这显然跟很多单位的使用习惯不相同，很多单位都在数据管理、项目管理或者图档管理等系统上花了钱，所以单位并不需要再用到这个功能了。


但是还是有很多个人用户，我就简单的介绍一下这个功能，也有用到的时候。


如果确定用图纸集来管理项目的话，可以再项目开始前定制一个标准的模板文件（*.dwt），在我们的模板文件中设置好所有的要求，在图框中还可以插入跟图纸集相关的字段（field），如图纸编号、图纸标题等。在图纸集中新建图纸时可以直接使用模板，如果模板中添加了图纸编号等字段，在创建图纸时可以设置图纸编号，图纸中相应字段会自动更新。如下图所示。

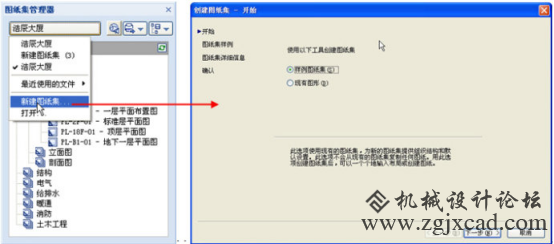

定制好模板后，就可以新建图纸集，CAD提供了向导功能，可以引导你创建图纸集。创建图纸集时可以选择已有图纸集样例，也可以选择现有的图纸。如下图所示。

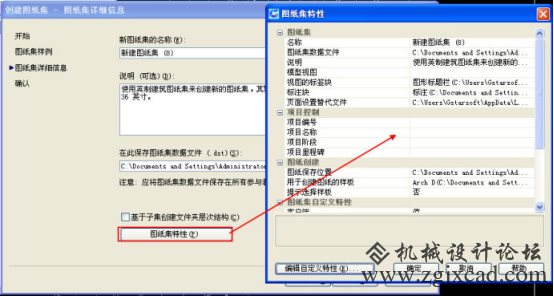

我们可以选择现有图纸来创建图纸集，但基本前提是每个布局只有一个图框，否则图纸集起不到应有的作用。如果选择CAD提供的图纸集样例，其中的模板文件肯定是无法满足要求的，需要修改保存目录和的模板文件，如下图所示。

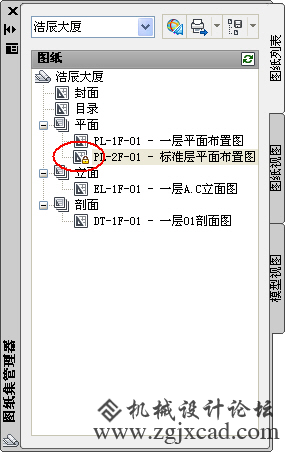

创建好图纸集后，就可以在图纸集面板中创建、编辑子集，然后可以创建图纸、绘制图纸。如果图纸集用于多人参与的项目，图纸集文件和图纸通常要保存在服务器上，项目组需要设定一定的规则和权限。图纸如果被其他人打开，在图纸集中会显示一个锁定图标，如下图所示。


图纸创建和管理的功能，还可以对模型视图和图纸视图进行管理，这些功能浩辰CAD还不支持。


大家如果有兴趣可以好好利用一下这个功能，功能还是比较强大。
