在CAD图形被粘贴后发生了变化

中望CAD

在网上有挺多人提出了这类的问题，在图纸中Ctrl+C复制，然后黏贴到另一张图中，就会出现念天地图形变了。我们来了解一下为什么会变成这样子，避免我们以后出现类似的问题。


CAD中保存了很多的样式，像是图层、文字、标注、多线样式等等，图中还会有一些命名的图块，这些样式和图快递定义都会有自己的名字。一个名字只能对应一个设置，当两幅图中有同名却不同设置时，就会发生上面的情况。想要如何避免再出这样的情况，我们就来讲一下图形会变的原因和解决方式。


当文字复制黏贴后字体就变了


复制黏贴后发现我们的字体变了，应该是两张图中同名的文字，但是样式设置不同，我们通过下面类似的方法来解决一下。


1、开一张空图，保持默认的文字样式不变，输入T回车，执行多行文字命令，在图中框选文字范围，随意写几个字母加汉字，例如abc中文，如下图所示。

在CAD图形被粘贴后发生了变化

不同CAD默认的字体格式不完全相同，例如autocad高版本中文版默认使用宋体，浩辰CAD默认使用的是cad字体txt.shx，AutoCAD低版本也是用CAD字体。如果你的版本默认字体不是宋体，为了和我的效果一致，在输入文字前你可以输入ST命令打开文字样式对话框，将字体设置为宋体。
2、为了同时观察单行文字的效果，将上面的文字复制一份，选中其中一个文字，输入X，回车，将文字炸开成单行文字。

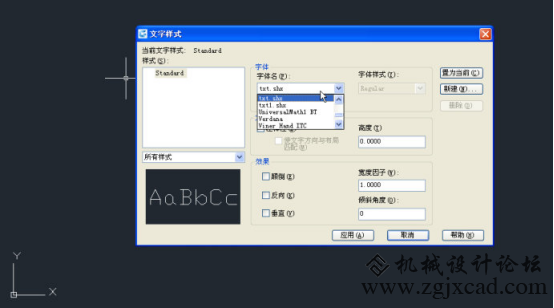

3、单击新建按钮，新建一张空图，输入ST，回车，打开标注样式对话框，点开字体列表，输入TX，找到TXT.SHX，如下图所示。将字体修改成txt.shx，如果你的版本中默认就是txt.shx，则不用修改，如果使用了大字体，取消勾选“使用大字体”。

在CAD图形被粘贴后发生了变化

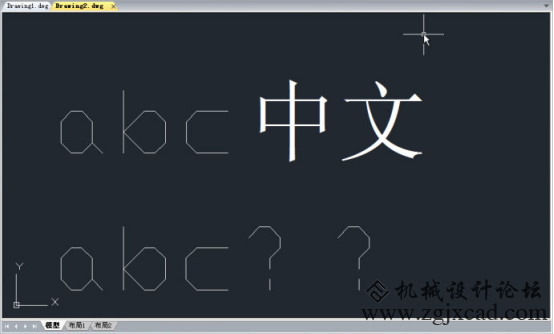

4、输入相同字符的多行文字，并且复制一份后炸开，得到一个单行文字，如下图所示。

在CAD图形被粘贴后发生了变化

我们可以看到由于设置了CAD字体，但没有设置大字体，多行文字中中文自动被替换成宋体，而单行文字中则只能显示为问号了。而且由于在多行文字中字体被替换，炸开后汉字跟字母分开了，这个后面我们可以不管，只关注字体的效果。

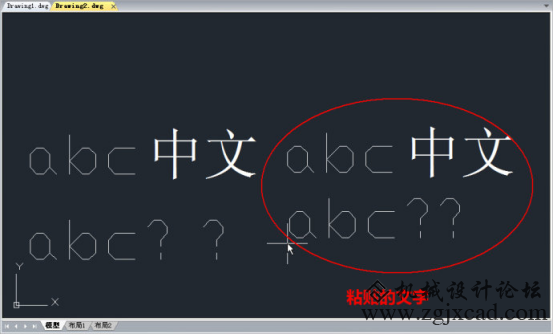

5、从新图中选中两个文字，按CTRL+C复制，切换到之前的图纸中，按CTRL+V粘贴，我们会发现粘贴后的文字变成了跟当前图相同的效果，如下图所示。

在CAD图形被粘贴后发生了变化

选中这张图的文字向另外一张图中复制粘贴也会出现同样的问题，如下图所示。

在CAD图形被粘贴后发生了变化

解决办法：任意一张图纸中输入REN，回车，打开重命名对话框，选中重名的文字样式，修改成其他名字，如下图所示。

在CAD图形被粘贴后发生了变化

将其中一个文字样式改名，不存在重名现象后，当将文字复制到另一张图，改名的文字样式也会一起被复制到新图中。
总之，图纸中文字的名称最好跟字体相关，这样可以避免同名不同字体的情况，另外不要总用默认的文字样式来修改字体，这样很容易产生重名的现象。
