CAD中的透明度如何设定

中望CAD

在CAD的低版本汇中，我们会遇到图案相互遮挡的情况，我们就需要设置一下图形的顺序，让一些文字，标注必须显示出来。在CAD的高版本中，提供了对象透明度的设置，在我们的图形相互遮挡的时候可以设置透明度，以显示我们的全部图形。

CAD中的透明度如何设定

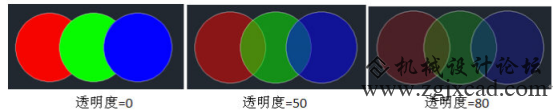

透明度被作为CAD图形的一种新的属性，可以单独设置对象的透明度，也可以通过图层来设置透明度，由于透明度通常用于填充，因此在填充对话框中也专门增加了透明度的设置。下面简单介绍一下透明度的设置方法。


1、设置图层透明度

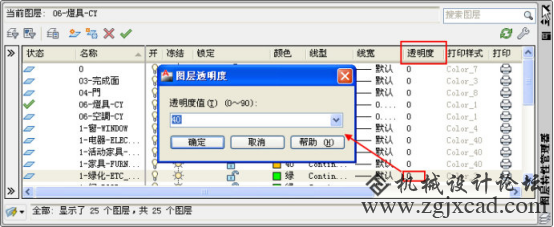

在CAD中打开图层管理器，可以看到有一列是透明度，单击图层后面的透明度值，就会弹出图层透明度对话框，在其中可以输入透明度的数值，如下图所示。

CAD中的透明度如何设

此图层上透明度参数为随层（Bylayer）的对象将使用图层的透明度。
2、设置对象透明度

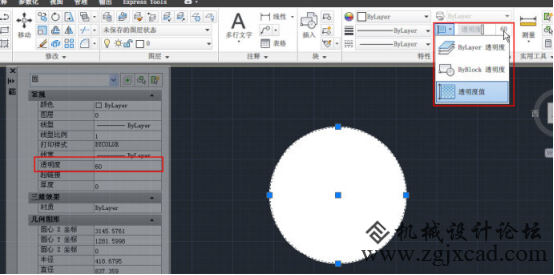

如果要单独设置某个对象的透明度，选中对象后，可以在特性面板的下拉框中设置透明度，如果使用经典界面，可以打开浮动的特性面板（CTRL+1）进行设置，如下图所示。

CAD中的透明度如何设

3、设置填充透明度

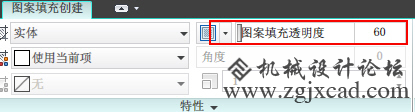

实体填充或渐变色填充容易和其他图形之间相互遮挡，透明度在填充对象上用得比较多，所以在填充对话框或填充面板中提供了透明度设置，在创建填充时可以直接设置透明度，如下图所示。

CAD中的透明度如何设

大家可以根据以上的步骤来试试。
