为什么我们CAD图纸内容不多，但是文件很大

中望CAD

不知道大家有没有遇到过这样的情况，你本来的图纸就只有7MB大小，你一另存后就变成了100多MB了，清理过PU后也是这样，复制到一个新的图也不能解决，另存一下文件就能差这么多的原因到底什么呢？
我们来看看吧。
经过我们的清理不同版本的DWG有不同的大小，我们看看这个文件的数据情况吧。


1.?繁琐过多的DGN数据
图纸导入过MICROSTATION的DGN图形数据，会在图中遗留下已个极大的DGN的数据字典，这个用CAD现有的命令是看不大出来的，小编在网上找到了一个可以看DWG文件内部数据表的工具，并且看到了这个对象。详情看下图。

为什么我们CAD图纸内容不多，但是文件很大

左侧可以看到数据的名称叫ACAD_DGNLINESTYLECOMP，从字面看就是CAD中保存的DGN线型组件。从右侧可以看到里面的内容，从滚动条的滑块大小可以知道这些数据应该有几十甚至上百页，这就是那些在2007版下5MB多，但2000版下100多MB的数据。这张图中的数据还不算大，我曾经见过一张2010版DWG图中DGN数据有30多MB，而实际的图形只有几百K的图纸。
为什么2007版的DGN数据5MB多，而2000版却100MB，可能是DWG文件中对于DGN数据的描述方式有了很大变化，因为早期两家并没有交换数据格式，后期交换数据格式后，数据兼容更简单，描述简化了吧！
遇到这种图纸比较好的解决办法就是将图形框选，CTRL+C，然后开一张新图，粘贴到新图中。如果大家能了解到产生数据的来源，从根本上杜绝这种数据的生成会是更有效的方法。


2、?海量的注释性比例

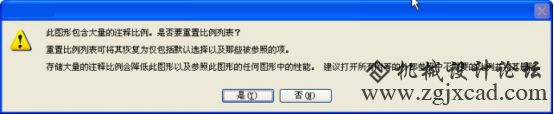

?CAD增加注释性功能以后，感觉用注释性的人并不多，但见到那种因为海量注释性比例导致图纸异常大，打开和操作性能特慢的图纸已经多次了。正因为如此，在CAD的高版本加上了一个注释性比例异常处理的功能，当注释性比例数量超过100个时，就会弹出如下图所示提示。


见过一张20多MB的图纸，在重置比例列表后另存，文件变成了470K。20多MB全部都是注释性比例，可见有多少个比例。如果用低版本打开，想要显示这张图中的所有比例，32位CAD直接就内存不足退出了。

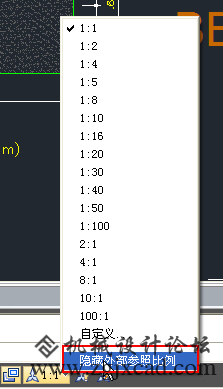

处理这种图纸在CAD高版本当然简单了，出现上述对话框的时候点“是”就可以了，不过20多MB的注释性比例CAD也要处理一会儿。这些多余的注释性比例，通常都是以外部参照比例出现的，如果用的是CAD低版本，可以通过状态栏的比例列表（取消勾选“隐藏外部参照的注释比例”）来检查一下图纸异常大是否是由注释性比例过多引起的，如下图所示。

为什么我们CAD图纸内容不多，但是文件很大

?如果常规操作，肯定不会产生如此多的注释性比例，肯定是工具软件或插件自动生成的，曾经听人说有类似的病毒，会在操作的过程中不断生成注释性比例。如果你用的是CAD低版本，又发现图中有大量多余的注释性比例，可以用命令进行重置，或者让用高版本的同事或朋友帮你处理一下。重置注释性比例列表的方法如下：
1、在菜单里选择：格式>比例缩放列表或输入salelistedit命令，回车。
2、在“编辑注释比例”对话框中点“重置”按钮即可，如下图所示。


3、大量的图层过滤器
曾经见到这样的一张图纸，图纸保存成2000格式有5MB多，保存成2007版格式有2MB多，图并不算大，但跟实际的图形比起来，文件就已经非常大了，如下图所示。

为什么我们CAD图纸内容不多，但是文件很大

CAD中打开这张图，查看图形没有任何异常，也没有可清理的多余数据，但点开图层管理器的时候会弹出如下提示。

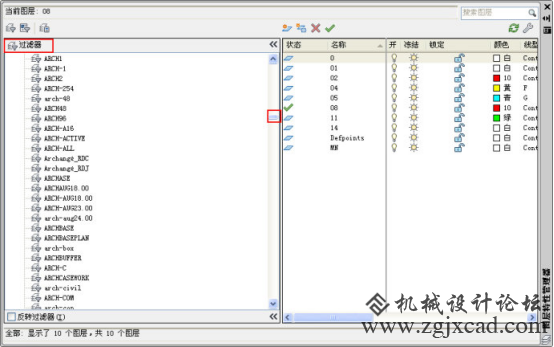

选择“删除所有图层过滤器”，然后再存文件，文件变成了60KB。也就是说图中2MB多的数据全部都是图层过滤器。重新打开原图，在打开图层管理器时选择“保留所有图层过滤器”，等待了好长时间，图层管理器才弹出来，图层过滤器果然不是一般的多，如下图所示。

为什么我们CAD图纸内容不多，但是文件很大

总共只有不到10个图层，但图层过滤器至少有几百种，这显然不是画图的人自己做出来的，很显然是某个弱智的工具软件和插件生成出来的。


遇到类似图纸异常大的图纸，怎么处理呢？我简单了总结了一下，希望对大家有帮助。大家第一个想到的肯定是：清理PU，清理确实可以解决一部分问题，比如图中保存了过多未使用的块定义，我见过一张图纸在清理后只有原来的十分之一，如果习惯良好的话不会有这种问题。然后，可以用核查AUDIT修复一下错误数据，检查图层过滤器列表、注释性比例列表这些CAD自身可修复的数据。最后一招：复制粘贴到新图中。复制粘贴的时候有时要注意，如果CTRL+A全选后复制粘贴不行，可以尝试从左往右框选图形后复制粘贴。
