不知道有没有遇到过这样的情况，标注数字高度以及全局的比例都是一样的，但是为什么会有的字体的边缘很粗糙，有的却很清晰？
在我们输入文字的时候会出现这样的现象，我们就重现一下操作，看看这到底是什么原因吧。

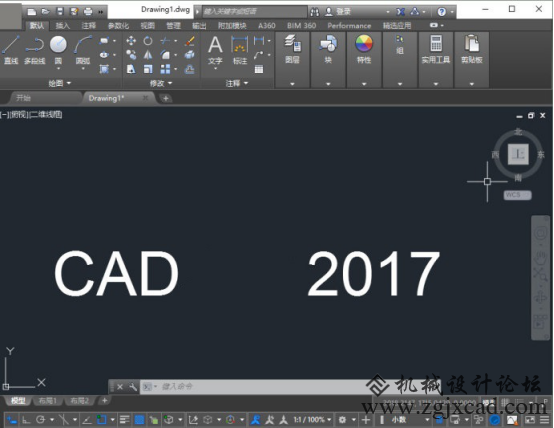

首先，我们输入命令T，回车，在图中确定我们的多行文字的范围，随便输入几个字，参考下图。

CAD中的字体显示不平滑

文字只有使用操作系统的自带的字体，才会出现有边界平滑或者带着锯齿的区别，如果我们设置的字体是CAD的SHX字体，我们就要换成操作系统的字体。


然后，选中我们的字体，输入CO，然后回车，复制一份文字到上方去。选中我们复制的文字，打开特性面板【Ctrl+1】，在特性面板中将Z坐标设置为10，参考下图。

CAD中的字体显示不平滑

改过Z坐标后，我们可以看到我们的文字边界变得有点粗糙了，但是我们在选中的状态下看的不是很明显。我们可以按住ESC键取消选择，然后我们放大一下字体，观察一下我们的效果，参考下图。

CAD中的字体显示不平滑

我们卡一看到两个文字的圆弧的边界就比较明显的不同，下面的文字显得比较光滑，而上面的文字C、D，数字2、0都可以看到明显的直角边。
其中的原因就是有的文字是由Z坐标的。


解决的方式也十分简单，我们快速选择，选中这些的文字，将他们的Z坐标改成0就好了。


除了这样一个情况之外，还有另一种原因会导致自己的字体不够圆滑。

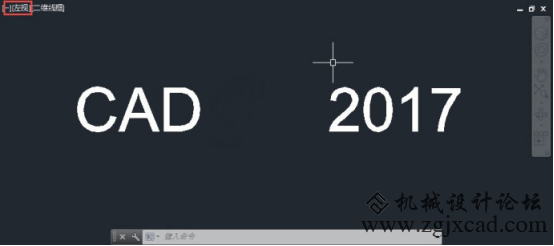

我们将视图切换为左视图，可以用【VIEW】命令在对话框中选择左视图后置作为当前，同时也可以再菜单、工具栏、面板的视图下拉列表中直接选择左视图。参考下图。

CAD中的字体显示不平滑

我们在CAD的高版本中，当切换视图的时候会自动切UCS用户坐标系，也就是说在UCS坐标系的XY平面上，这些文字也显示的锯齿边界。


如果是必须要放在左视图中，那就只能接受这样的显示，如果只是放错了其他的视图，可以将其剪切到俯视图中。


温馨提示：如果是特别在意文字显示效果的话，请在俯视图中写文字，而且不要有Z坐标。如果只是画二维图纸，文字一般都满足这个条件。如果必须在其他平面书写文字，其实也没有关系，虽然显示的细节上有一些差距，但这个对于打印出图影响也不大。
