CAD用多线命令快速绘制墙线

中望CAD

我们在利用CAD来绘制我们的墙线的时候，我们会用那种笨拙的方法。那就是一根根的画出我们的墙线，这种方式只是适合与初学者。当我们能够熟练的操作CAD的时候，我们可以利用CAD的多线命令来快速的绘制我们的墙线了。


下面我们来看看如何操作，大家有需要可以参考参考


不想要一根根来画墙线的话，咱们就利用CAD中的多线命令来画吧，参考下图。


1、先在cad中画出轴线，形成轴线网。


2、画完轴线网后，在命令行输入“mlstyle”命令敲回车键。


3、弹出新建多线样式，单击新建填写多线名称单击继续。

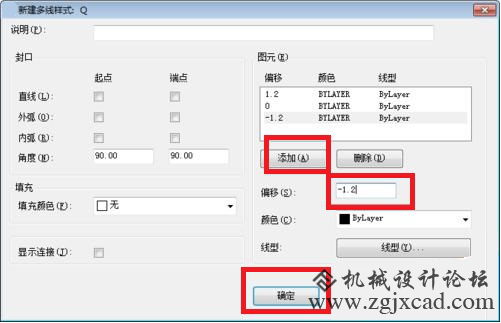

4、弹出新建多线样式窗口，在图元中点击添加按钮，将一项偏移改为1.2中间为0第三项改为-1.2点击确定。


5、设置完成后，在命令行输入“ml”命令敲回车键。

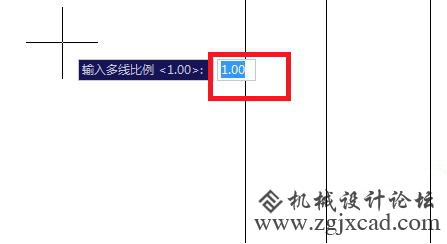

6、命令执行后，输入对正j将对正输入类型改为无，在输入比例s将输入多线比例改为1。

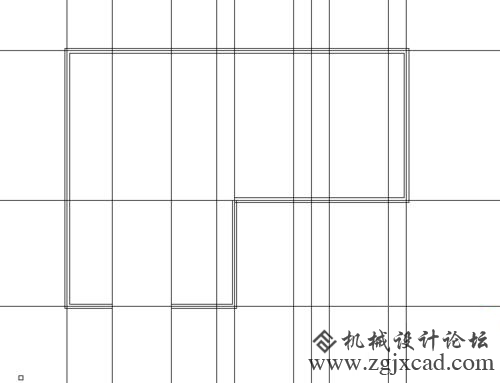

7、设置完成后，在轴线网中制定多线起点，单击起点后按照图纸要求画出墙线。


8、墙线全部画完后根据图纸进行修剪就行了。



注意事项：墙线偏移要根据实际墙厚来设置哦。
