[cad常见问题] 如何快速方便的修改CAD图

[复制链接]
查看: 284|回复: 0

该用户从未签到

发表于 2016-5-13 03:37:19 | 显示全部楼层 |阅读模式
今天我们来说说如何快捷的更改或是修改CAD图,我们在做图时,可能后期需要我们的修改和调整,这时候我们就可以用到我们下面讲到的方法啦。这个解析和操作都比较基础,很适合我们的新手来学习。


我们来看看吧。
1.首先,我们在绘制CAD的图形是,一般会建立比较多的图层,以方便我们准确的表达各种信息,比如墙线啦,轴线啦等等的各种信息,但是这样的话,不同信息多了,就使得我们画出的CAD图形比较难的进行修改。

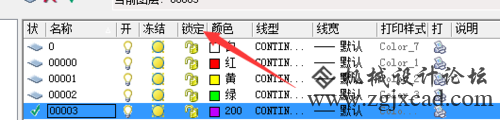

2.下面我们来看看一种非常简单方便的操作进行对CAD图的修改,我们先在下图的箭头所指的地方打开【图层特性管理器】,参考下图。






3.我们打开之后可以看到有五个图层其中01,02,03,04图层都是上面传的图片上的四种线型,下面以这四种线性为我们实例来进行介绍。

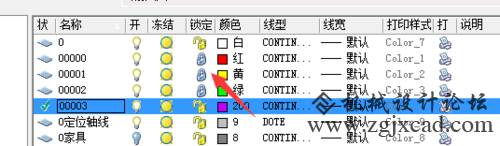

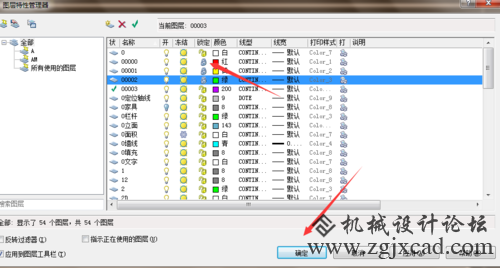

4.在【图层特性管理器】中点击00,01,02图层后面【锁定】选项下方的一个锁样式的图标


,进行锁定图层,步骤可以参考下图。






5.这时候我们再在刚才画的四种线段中,分别点击被锁定和未被锁定的线型,可以发现被锁定的线型上面有一个所的标记,而未被锁定的就没有。

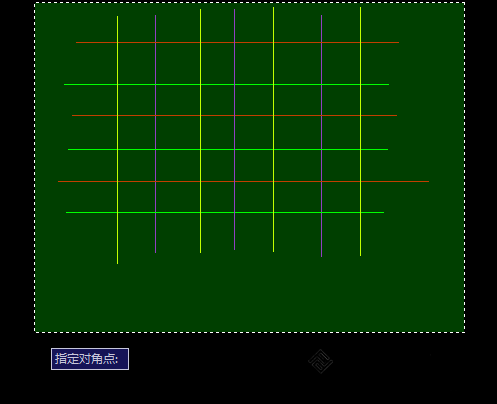

6.如下图所示的被框选中的所有的线段,发现只有未被锁定的图层03画的线段被选中了,而被锁定住了的都没有被选定。这时候我们就可以进行我们队图层的修改啦。








7.当我们的扯个图层修改好之后,重复上面步骤可以进行对其他的图层的修。






以上就是我们简单方便的修改CAD的图形的方法啦,希望大家都能用的上哦。








推荐阅读:        CAD图纸中怎么把实线变成虚线?
