CAD绘制的多段线是空心的

中望CAD

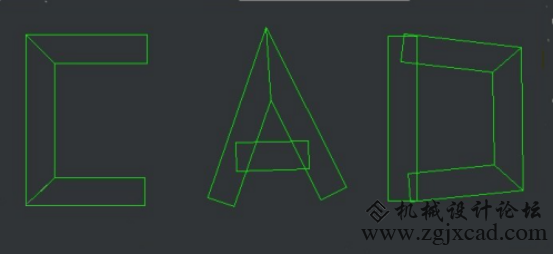

当我们再利用多段线绘制的时候，图形宽线条是空心的，我们该怎么设置呢？

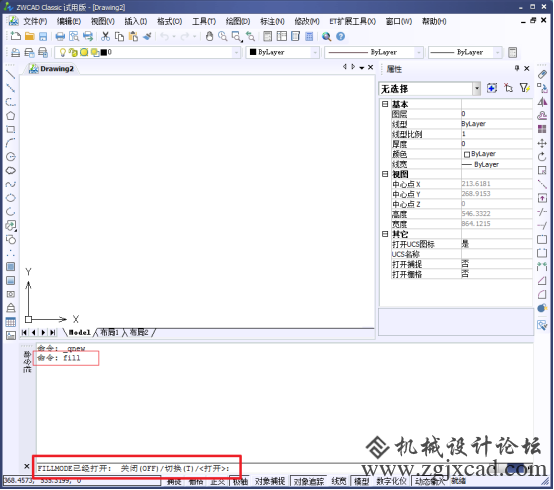

详情可看下图：

“ FILL ”参数介绍：
控制诸如图案填充、二维实体和宽多段线等对象的填充。


“ON ”时：打开“填充”模式。要使三维对象的填充可见，其拉伸方向必须平行于当前观察方向，而且必须显示隐藏线。


“ OFF”时：关闭“填充”模式。仅显示并打印对象的轮廓。重生成图形后，修改“填充”模式将影响现有对象。“填充”模式设置不影响线宽的显示。
