[cad常见问题] CAD中如何提高填充速度

[复制链接]
查看: 323|回复: 0

该用户从未签到

发表于 2015-12-28 03:24:34 | 显示全部楼层 |阅读模式
我们在CAD中会绘制一些图形复杂的图案,这时候我们的填充速度就会变得很慢,我们就会有疑问这个时候我们能不能提升我们的填充的速度呢?


自动搜索的计算是很复杂的,CAD的软件知识计算当前显示的对象,显示的对象越多,计算量就越大,就越复杂,时间就会边长了。


如果我们在这个时候要对局部的地方进行填充,效率最高的方式就是将填充的区域放大,这样的母鸡就是为了显示的对象变瘦,如果能将填充边界外的对象隐藏,我们的速度提高的就能更快。

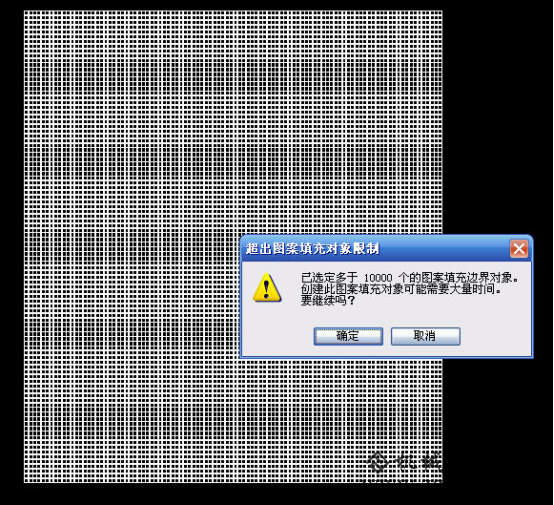

我们在CAD中做个简单例子吧。我们在CAD中画出一个矩形,然后炸开这个矩形,这样就有了四天先,然后阵列100行和100列,在阵列时候将矩形拉近,但是不要交叉,然后我们输入bh执行填充的命令。点击【添加:拾取点】,所方式图,是我们图中显示较多的矩形,有3000个以上即可,我们再在随意的一个矩形点下一个点,这时候我们的CAD就会弹出一个对话框, 参考下图。

CAD中如何提高填充速度

CAD中如何提高填充速度



假如我们这时候点击确定,由于图形都比较简单,画的时间就不是很长,如果图形中有其他的情况,例如圆弧、交叉、嵌套等等,CAD的速度就会变得很慢。


我们可以看一下我们的命令行显示的内容:
拾取内部点或 [选择对象(S)/删除边界(B)]:  正在选择所有对象...
正在选择所有可见对象...
正在分析所选数据...
正在分析内部孤岛...


从上面我们可以看到计算的过程。


如果图形真的复杂的时候,我们想提高填充速度,三种方法:

如果填充区域是一个封闭的多段线或其他图形,也不涉及到交叉和嵌套,比如说用矩形绘制的填充区域,建议用户填充时用“选择对象”的方式,直接选择组成填充边界的对象,这样可以避免把计算时间花费到其他不相关的对象上。


尽量放大视图,让当前视图中显示的对象越少越好,如果放大后填充,缩放+填充会比不放大直接填充花费的时间更少,反而能提高效率。



建立边界集,完整打开"填充"对话框后,可以看到一个选择集按钮,利用他可以将围绕填充区域的对象框选出来,然后在点取填充区域,这样的话,就只有选择集内的对象参与填充计算,视图中其他对象不参与填充计算,显然也可以提高速度。


选择哪种方法主要取决于填充区域的实际情况。虽然CAD高版本填充性能有大幅提升,但采用这些技巧仍可以提高填充速度。
