CAD的圆弧如何绘制（下）知道圆弧半径时

中望CAD

上半部分我们是不知道圆弧半径的时候的绘制方式和步骤，这次我们讲讲我们知道圆弧半径的时候，如何去绘制圆弧。


我们来看看吧，还是使用上部分的图。

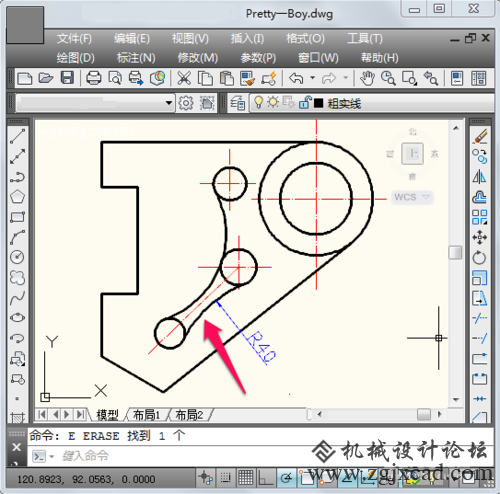

1.当我们知道圆弧半径时，我们就能更加简单的操作绘制出我们的圆弧了。圆上的圆弧相切于两个圆形，而半径为40。


2.我们还是选择左侧工具的圆形工具，然后我们输入【t】，代表我们开启切点、半径模式，再回车。

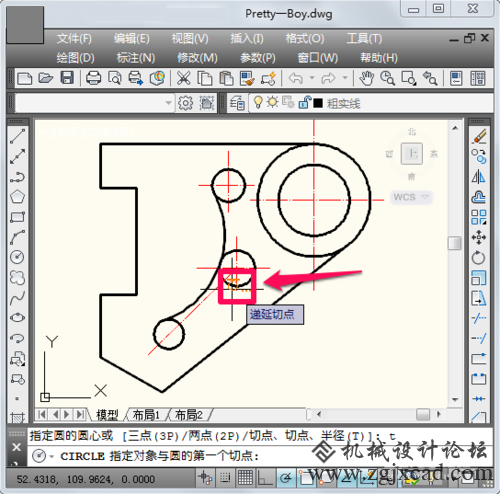

3.这时候，我们光标接近某圆的时候就会出现切点的表示，我们左键确定即可，因为我们花的圆和两个小圆相外切，所以我们的切点定在左下角最好。

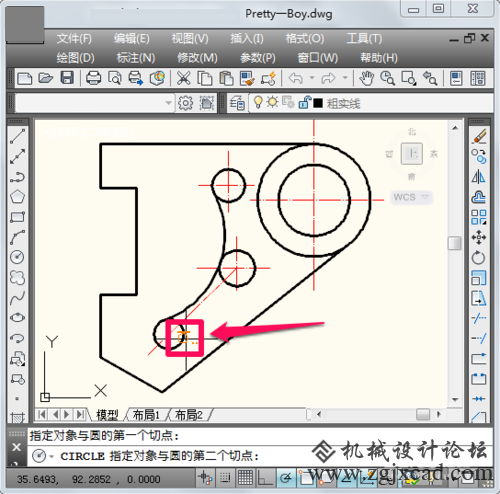

4.接着我们在第二个圆上确定第二个，这时候我们就要选择右上角了。

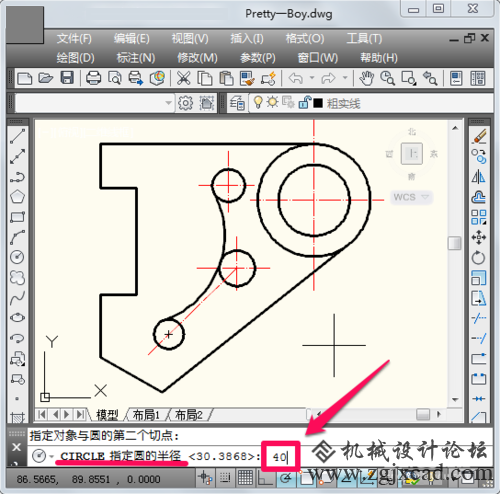

5.这时候我们根据命令行的显示，直接输入我们已知的圆的半径即40，然后确定。

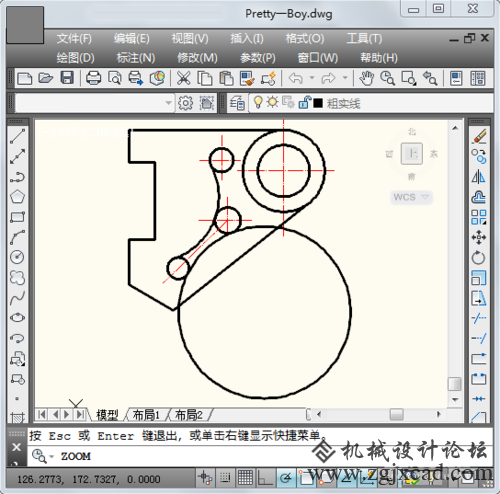

6.这时候我们的半径是40，并且相切于两个小圆形的大圆形就成功绘制了。

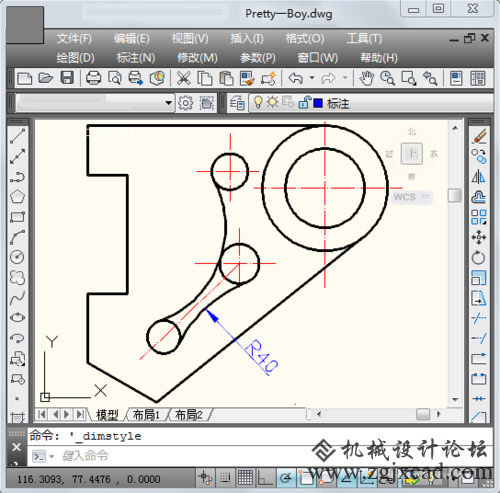

7.然后我们使用修建和删除工具，将不必要的地方去掉，我们的CAD圆弧就出来了。


以上，是我们为大家提供的两个方法，仅供参考。
