CAD中的中心线怎么画

中望CAD

CAD中，我们绘制的图形的中心线可以方便我们标注，也让我们注意每个图形位置。所以CAD的中心线绘制方法还是需要掌握的，我们来看看到底如何绘制吧。


1.首先，我们新建一个中心线层，并且自行定义中心线的线的样式和颜色，同时，我们设置这个层为当前的图层。


2.我们可以绘制中心线了。我们首先捕捉到象限点，并且按着这个点，划出一条先，并且使这个点经过另外一个象限点和中心点的线。我们就能得到一条中心线路。

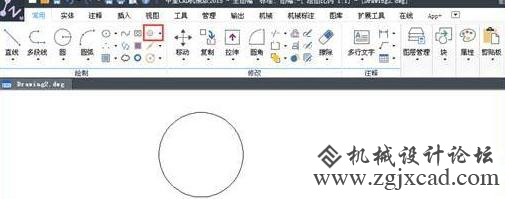

是不是觉得有点麻烦呢？我们可以打开中望CAD的机械版本，点击菜单栏中的【RIBBON】界面的中心标记命令，选择我们需要中心线的图形，中心线就出来了。完全不需要捕捉等等。我们可以参考一下下图。

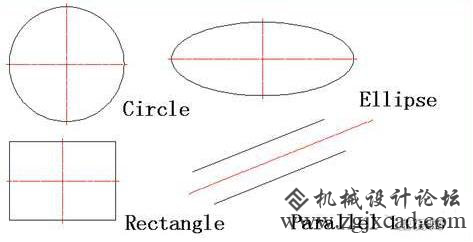

中望CAD的这个设置不论是什么图形都能绘制出他们的中心线，这给我们的设计师省去了很多时间，并且快速准确。


同时 ，我们的使用者可以多个选择对象，即批量中心线，我们只需要选择多个对象即可。
