CAD 中输入的文字超过了边框怎么办

中望CAD

在CAD中，我们先定义了块之后，才发现我们的字远远超出了边框。这时候该怎么办呢？我们有什么办法不让它出来嘛？


看到上面的问题，我们大概说可以在特性面板中直接修改文字的宽高比，但是 这个样的比例调整弄不好就要重复试好几次，CAD中其实为这种问题想出了对策，那就是布满，单行文字和属性文字都可以用布满来解决。我们设置好文字的宽度之后，不管我们打了多少个字，它都会自动缩放其宽度，但是使得文字的总体宽度保持不变。


我们来看看如何解决吧
方法一：我们点击文字的按钮或者在命令行中输入【DT】，命令行会弹出提示，参考下图。

CAD 中输入的文字超过了边框怎么办

方法二：
我们属性文字的默认值就是单行文字，对其的方式也可以为布满形式，当我们设置属性文字定义的时候会弹出对话框，设置起来更加简单方便。

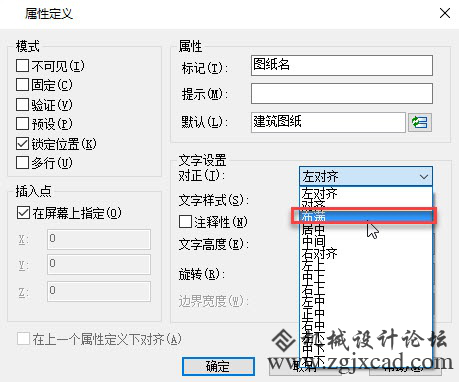

在菜单或者命名面单中，单击定义属性或者输入【ATTDEF】命令就能打开定义属性的对话框，参考下图。

CAD 中输入的文字超过了边框怎么办

我们确定【布满】之后，我们就可以按着提示去设定自己的文字宽度和位置了。
