利用CAD重现不规则材料圆弧边

中望CAD

不规则钢板如何在CAD上表现出来呢？细看这块钢板，为如下形状（如图）。

利用CAD重现不规则材料圆弧边

如何才能得到圆弧形的那边的长度呢？我们将其四边可知的长度测量，并且标注在我们的图上。

利用CAD重现不规则材料圆弧边

可是，我们怎么能知道这条圆弧的圆心呢？

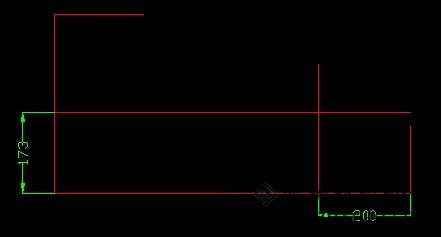

CAD中画圆除了用圆心半径的方法之外还有三种画圆的方法：相切、相切、半径法；两点（2P）法；三点（3P）法。这里用三点（3P）法不就可以了么，其中有两点已经确定，只要再找到一个点就可以了。取出卷尺，自钢板右直边向左量取200mm，标记，在标记处向垂直方向上量出弧形到下直边的距离173mm，好，回到CAD，做图。使用偏移命令（OFFSET）把右直边左偏移200mm，下直边上偏移173mm，延长得两条线的交点：

利用CAD重现不规则材料圆弧边

使用画圆（CIRCLE）命令，命令行提示：指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]；输入“3P”（不带引号），空格确认，按F3键打开对象捕捉工具，用鼠标依次点取三点完成该圆：

利用CAD重现不规则材料圆弧边

　使用修剪工具剪掉多余的线，使用删除工具删除两条辅助线，完成图纸。
要想能在实践中用熟用好CAD，还要多看多用多想才行。
