《工业框体结构部件》之脚轮（第一期）附3D图

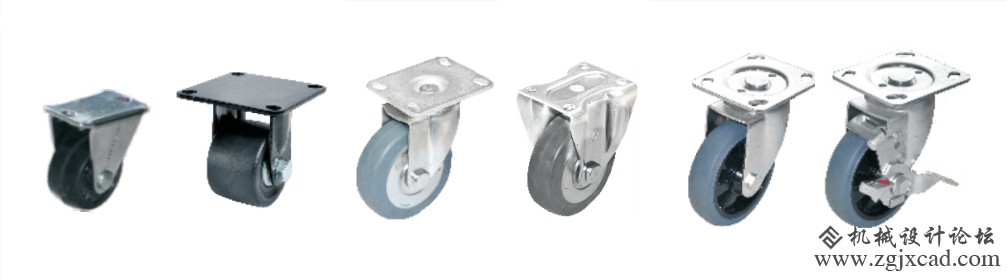

一.脚轮定义：
脚轮是活动脚轮和固定脚轮的统称，活动脚轮也就我们所说的万向轮，它的结构可以360度旋转,能随意向任何方向行驶 ，固定脚轮没有旋转结构,只能沿直线移动。通常是两种脚轮搭配使用，如手推车的结构是前边两个定向轮，后边靠近推动扶手的是两个万向轮。

二.脚轮用途
主要在手推车、移动脚手架、车间货车、自动化设备等方面极为广泛。

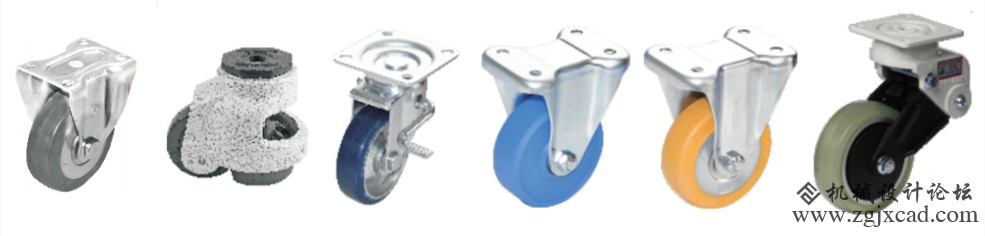

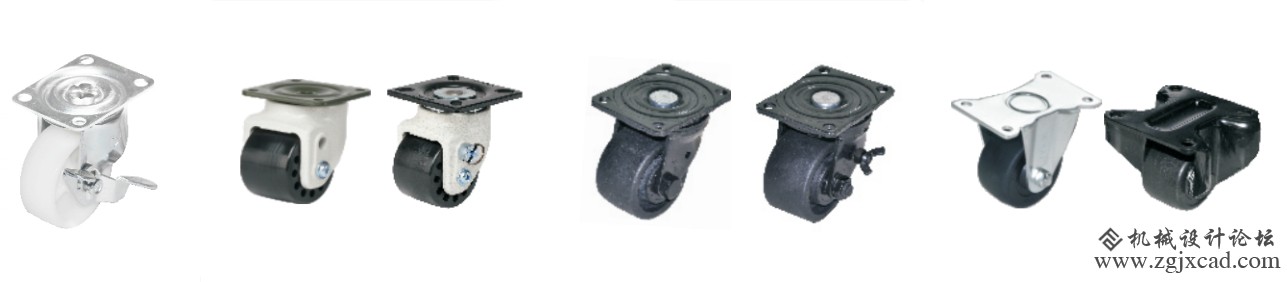

三．脚轮材质
脚轮主要由支架系统、单轮两部分组成。脚轮支架系统有碳钢和不锈钢可选择，单轮常用材质有尼龙、聚氨酯、人造胶、橡胶等。

1.尼龙、强化尼龙、玻纤增强尼龙材质脚轮不仅有好的耐热，耐寒，耐磨等特点，自身重量又比较轻，方便携带，越来越多的在运输行业，或者航空行业运用。单个脚轮重载能力：0-1500KG，市场单价3.53元起。


2.聚氨酯脚轮由于聚氨酯耐磨性，耐污水等特点更出色，所以多用于环保，无尘行业。聚氨酯对地面的摩擦系数比较小，所以在使用过程中噪音系数低，成为很多环保行业的首选。单个脚轮重载能力：60-700KG，市场单价41.27元起。


3.人造胶脚轮由于人造胶的成本低廉，有特殊的可塑性材料加工而成，自身继承了橡胶脚轮的弹性，同时耐水，耐强寒，抗高温等极端条件都可以正常的使用，所以也是一款在使用用途广泛的脚轮，具有较高的行业前景。单个脚轮重载能力：0-160KG，场单价7.33元起。


4.橡胶脚轮作为比较频繁使用的一种，由于橡胶的特殊材料，自身有弹性，有良好的抗滑性，与地面的摩擦系数比较高等特点，所以在运送货物的时候能稳当，安全的移动，所以在室内外有着广泛的使用。单个脚轮重载能力：60-600KG，市场单价51.77元起。


四．脚轮的主要组成
脚轮主要由支架系统、单轮两部分组成。
1.单轮由轮子、轴承、防尘盖、轴承、螺丝组成、主要需要注塑机、螺丝机。

2.支架系统由平底窝钉、底板、钢珠、波盘、刹车系统和支架组成、主要需要冲压机床、注塑机。

五．脚轮的选型:

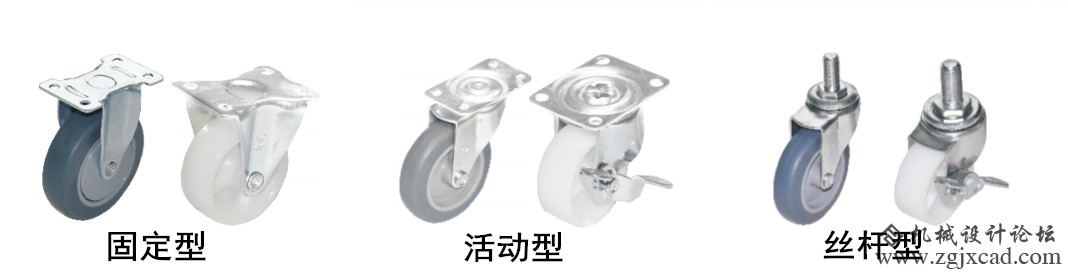

A、脚轮可分为固定型，活动型，丝杆型,在选型过程中首先需要确定您需要的类型；固定型脚轮起步价3.53元，活动型脚轮起步价5.33元，丝杆型脚轮起步价8.71元。

B、轮子以D25为基数叫1寸，D50为2寸，依此类推；
C、知道自己的安装尺寸，高度，承载，轮子尺寸，旋转半径；
D、设备承载，一台设备装4个脚轮，通常按3个脚轮的承载来计算；

六．附件下载： 《工业框体结构部件》之脚轮（第一期）.pdf (228.51 KB, 下载次数: 24)

2017-7-14 08:59 上传

点击文件名下载附件

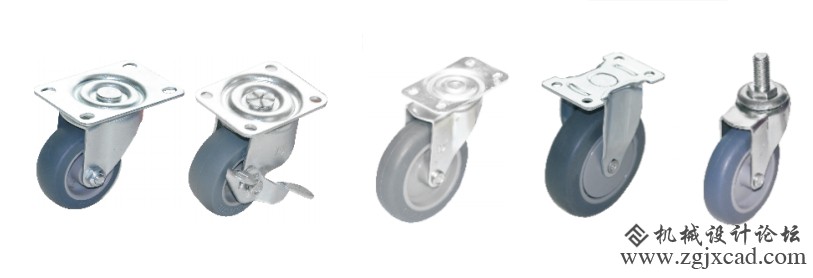

七．3D模型下载： 46种脚轮3D.rar (1.38 MB, 下载次数: 42)

2017-7-14 08:59 上传

点击文件名下载附件

八．感谢观看
