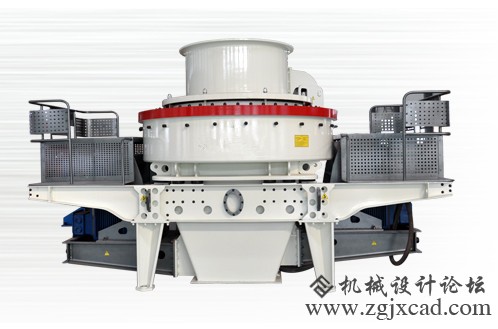

反击式 制砂机的工作原理决定了转子的工作环境是十分恶劣的，转子在工作时经常要承受来自物料的随机的冲击作用以及离心力的作用，同时还要承受由振动电机引起的振动。这些因素的激振作用，使得转子产生振动，当这些激励源频率与转子的固有频率接近或相同时可引发共振，在共振条件下极易引起结构的破坏，使转子产生裂纹甚至发生断裂，从而给生产和安全带来严重的问题。另外对转子进行模态分析是对转子进行动力学分析的基础，通过对转子进行模态分析，可以评估转子的动力特性，在进行转子的结构设计时，必须考虑结构的受激频率是否接近该结构的自然频率
，以避开转子的工作频率区，避免发生共振现象，避免对转子产生的破坏。对转子进行模态分析主要确定转子设计中的结构和转子的振动特性即：转子的固有频率和振型，同时对转子进行模态分析是其它动力学分析的起点，例如瞬态动力学分析、谐响应分析等。通过模态分析可以指导转子的实验分析，即设计加速度计的放置位置等，还可以评估设计中的变化和改进。众联通过对转子进行模态分析，可以获得转子的动力特性．对转子结构的设计乃至整个反击式制砂机性能的提高有指导作用。 模态分析用于确定设计中结构的振动特性，结构模态分析的有限元法是把物体离散为有限个数量的单元体，结构离散化以后，忽略阻尼力对系统的影响，因此对系统进行模态分析通过对转子体进行有限元分析得到的频率值和自由振型可知，转子体的固有频率比较低，其振动的形式以第一阶、第二阶和第三阶振型为主，且在自由状态下其第一阶振型表现为整体扭转，扭转部位主要出现在转盘根部；第二阶振型表现为整体弯曲，第三阶表现为转盘的整体扭转振动和轴向偏振，第四阶至第十阶表现为弯曲、扭转和轴向偏振相结合的复杂振动。同时在振型图上能够清楚的得到在各种固有频率下转子体可能出现的振动形式和最容易出现变形的部位，从而为转子体的结构设计和改进提供参考。 |
