求解一个Solidworks零件的画法

gggceiw · 发表于 2017-6-16 17:49:43

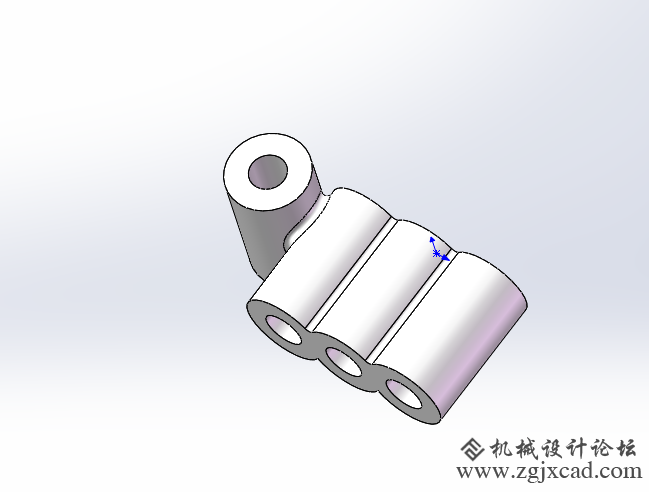

求解此图的画法，尺寸随意定义。主要是对这个知识点不懂。两件部件关联处是怎么画的还是怎么处理的。

ycyqwe · 发表于 2017-8-19 11:20:59

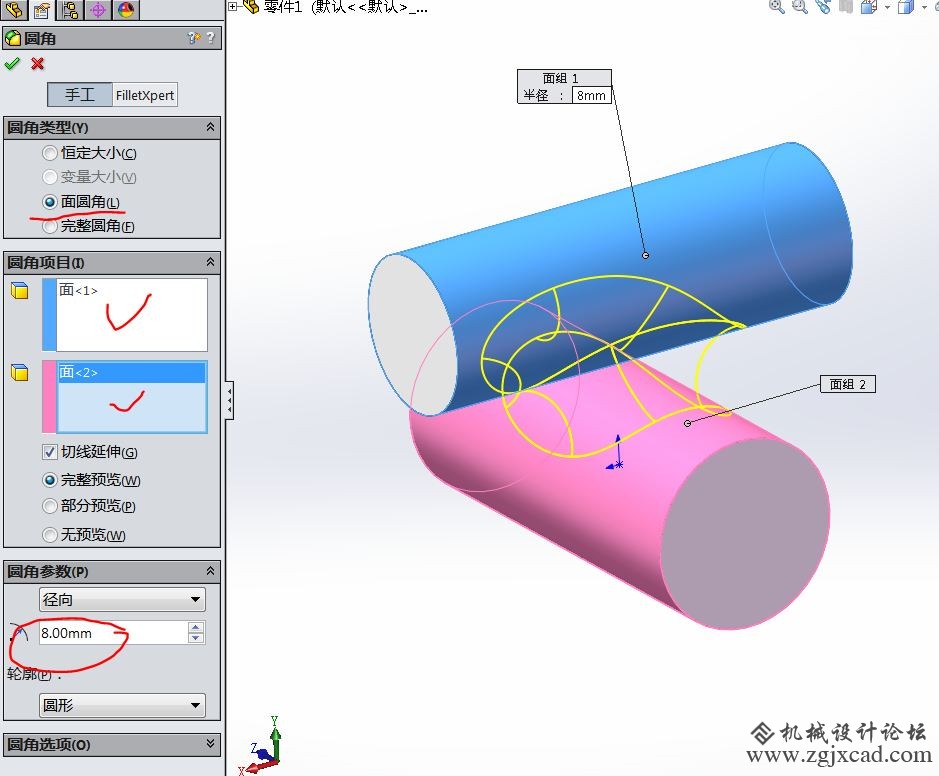

拉伸三个圆柱相交处倒圆角就OK了

yueyutaowang · 发表于 2017-7-5 16:29:52

看图。。。。

张吞吞 · 发表于 2017-7-13 16:35:42

应该是焊缝吧

/dao无言 · 发表于 2017-8-21 23:14:33

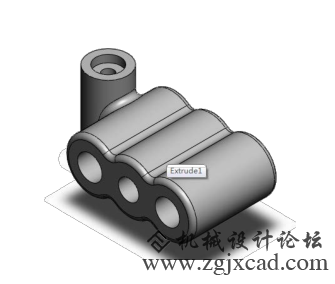

三个圆筒是相交的，相交部位都是圆角

/dao无言 · 发表于 2017-8-22 19:45:06

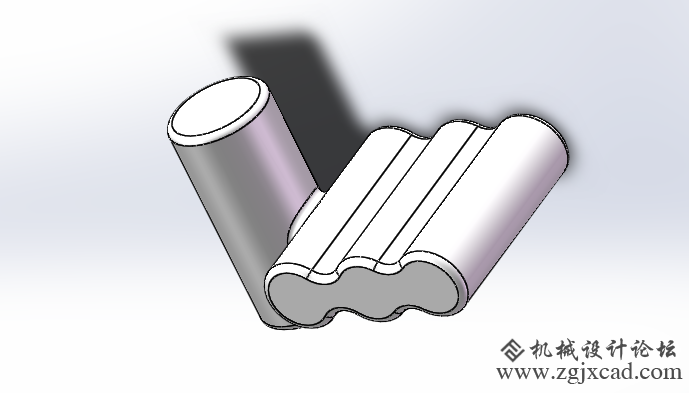

三个相交圆环，拉伸圆角，另一个在垂直的平面上做，也是圆角

吻我的小狮子 · 发表于 2017-9-6 12:01:09

圆角过度就行。

lxzqok · 发表于 2017-10-18 16:03:45

学习一下。很多东西需要向大家学习

xiegofo · 发表于 2018-1-18 14:26:07

满足倒圆角条件下的面圆角功能，加油！
