气动中两种常用空气压缩机的工作原理

机器人

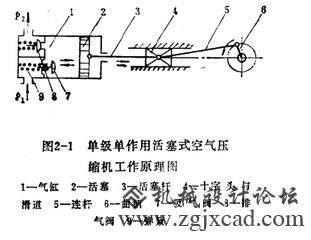

一、活塞式空气压缩机工作原理     在活塞式空气压缩机中，空气是依靠在气缸内作往复运动的活塞来进行压缩和排出的。可见这种型式的空气压缩机主要是由传动机构和气缸组成的。电动机带动曲轴连杆，滑动机构将回转运动转变为往复运动，实现对气体的压缩，把机械能转变为压力能。为保证压缩机正常工作，活塞式空气压缩机上还装有配气阀等辅助装置。图2-1中所示为单作用活塞式空气压缩机的工作原理图。

2.1

     在压缩机工作过程中，当活塞2向右移动时，气缸1左端的压力略低于吸入空气的压力P，此时吸气阀被打开，空气在大气压力的作用下进入气缸1内，这个过程称为吸气过程。当活塞返程时，吸入的空气在气缸内被活塞压缩，这个过程称为压缩过程。当气缸内空气压力增加到略高于排气管内压力P后，进气阀关闭，排气阀被打开，压缩空气排入排气管内，这个过程称为排气过程。到此，已完成一个工作循环，活塞再继续运动，则上述工作循环将周而复始地进行，以完成压缩空气的任务。       二、滑片式空气压缩机工作原理     这种压缩机主要由气缸、转子、滑片、端盖等组成。转子偏心配置在气缸内，气缸内壁与转子面形成月牙形空间，该空间又被配置在转子槽中的八个叶片分割为8个扇形基元密封容积。压缩机工作时，转子5由电动机带动旋转，空气通过吸气滤清器8和进气控制阀7，被吸入到转子5和气缸之间由小变大的基元密封容积中，随着转子的旋转，基元密封容积由大变小，空气被压缩，气体温度升高。此时，由喷油孔4喷油冷却高温气体。然后，含有大量油的压缩空气通过迷宫环2时，大部分油被分离返回贮油壳内，而含有少量油的压缩空气再通过油分离器1，油被进一步分享。洁净的压缩空气通过排气口11排出使用。  图2-3所示为国内最新研制生产的适合气动系统配套用的喷油内冷回转滑片式小型空气压缩机。

2-3

       被迷宫环分离出的返回贮油底壳内的油，在气压力的作用下，由冷却油路6通过冷却器冷却，冷却后的油经过油过滤器3，再由喷油孔4喷注到气缸内，冷却压缩空气，并同时密封和润滑滑片及轴承等各运动部件。      用气量的大小，使机体容积内的气压产生变化。贮油底壳的油在一定气压作用下，推动进气控制阀7，改变其开度，从而使进、排气量相互平衡，以保持压缩机在稳定的排气压力下工作。
