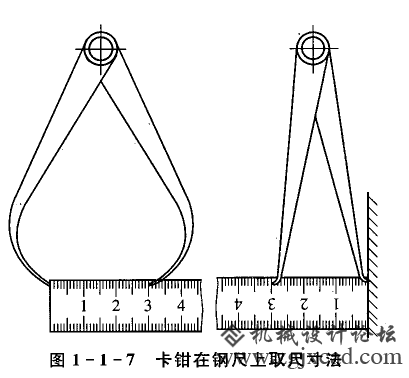

外卡钳在钢尺上取尺寸时，应按图l—1—7所示方法进行。一个钳脚的测量画靠着钢尺的端面，另一个钳脚的测量面对准所取尺寸刻线的中间，见两测量面的连线应与钢尺边平行。人的视线要垂直于钢尺观看，读数才会准确。内卡钳取尺寸时，其方法与外卡钳一样。只是在钢尺端面须靠着一个辅助平面，使内卡钳的一个脚也靠着该平面。

1-1-7

测量, 平面

卡钳在钢尺上取尺寸的方法
