基础知识（七）拖链的介绍及选择


拖链介绍：
拖链又称为坦克链，适用于使用在复合运动场合，能够对内置的电缆、油管、气管、水管等起到收纳、牵引、保护作用，拖链的每节都能打开，便于安装和维护，运动时噪音低，耐磨，可高速运动。

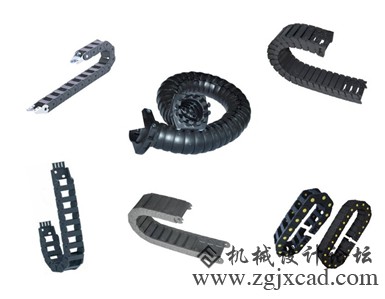

拖链种类：
1.普通型拖链，无特殊要求下的环境使用。型号丰富，可选范围广。各品牌替换性强

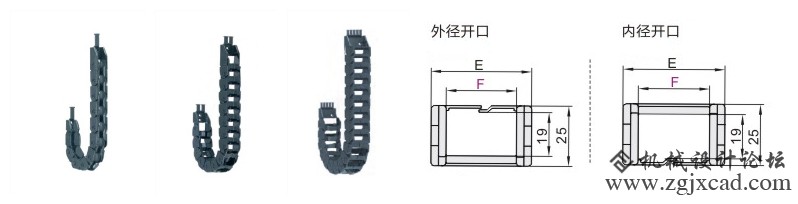

2.方便型拖链，可通过外径、内径开口用大拇指直接将电缆压入拖链便可使用，电缆拆卸方式也十分方便只需拉拽电缆便可拆卸。

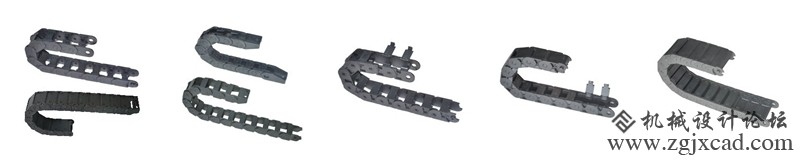

3.轻型拖链

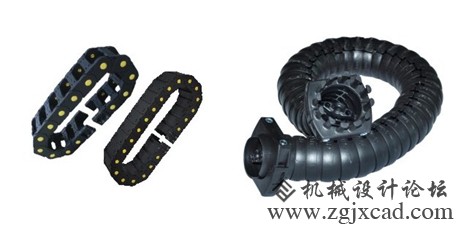

4.加强型拖链、三维型拖链
加强型拖链：可应用于负载较重，长距离，高速运动，环境恶劣等场合。
三维型拖链：多维（3D）运动、小弯曲半径，全封闭防碎屑、链节可拆卸。



拖链常用词解释：

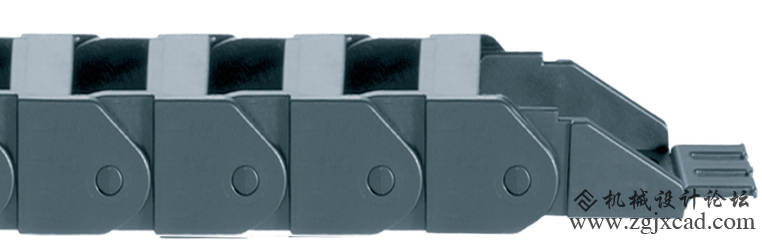

1.桥式：链节两侧只有横杆连接的结构

2.半封闭型：链节一侧封闭一侧桥式结构（一般外周封闭式，内周桥式）

3.全封闭式：拖链内外周全覆盖型式结构

4.打开方式：拖链横杆是否可开启的结构方便管线填装（不可打开、内径开口、外径开口、内外径开口）。

5.梳状板：用于固定接头处管线（减少接头处管线的应力）。

6.分隔片：用于分隔拖链内的管线 （分隔不同类型的管线，优化管线的配重）。



拖链选型注意：
1.选型时应留有15%的剩余空间，内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。在高速或高频运动时，要尽量使导线在水平上相互分开，不要使之相互叠加，在电缆、气管、油管较多的时候建议使用分隔片。
2.内高：选择内置电缆、气管、油管、水管中最粗的一个作为参考高度，加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。
3.内款：选择较粗的一些电缆、气管、油管、水管等，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。
4.弯曲半径：选择内置电缆、气管、油管、水管等中最大的弯曲半径作为参考值，并留有10%以上的空间。
