求高手指导

死猫

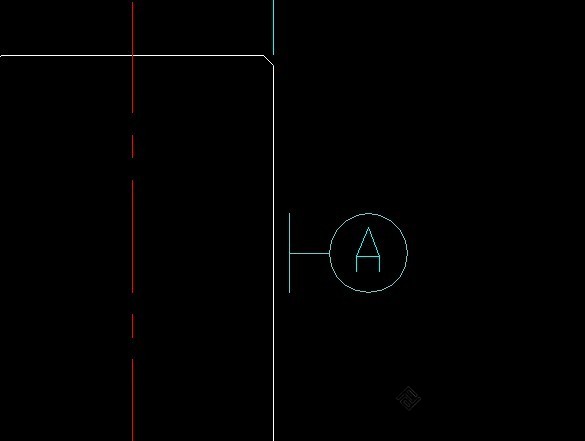

ug4.0里面，基准面怎么表达，如下图，有高手能知道吗？最好上图表示怎么操作

满怀信心

http://kuai.xunlei.com/d/8p1vDvgc3WVlUQQAeb7自己看视频！！！
再做如下设置就是圆的基准不是方的！
文件—〉实用工具—〉用户默认—文件—〉实用工具—〉用户默认—〉制图—〉注释编辑器—〉几何公差符号—〉基准符号显示标准—〉选择中国国家标准。
本来是给你图的 网速不给力！

满怀信心

自己可以下载一些pdf书的，论坛里有讲UG工程图的！
