求高手指导UG4.0工程图标注问题

死猫 · 发表于 2013-4-8 09:03:48

问下各位高手，ug4.0工程图里面形位公差的基准面怎么标注？（A面,B面之类的），具体怎么操作？最好有截图，谢谢鏉ヨ嚜: Android瀹㈡埛绔�

满怀信心 · 发表于 2013-4-8 13:34:50

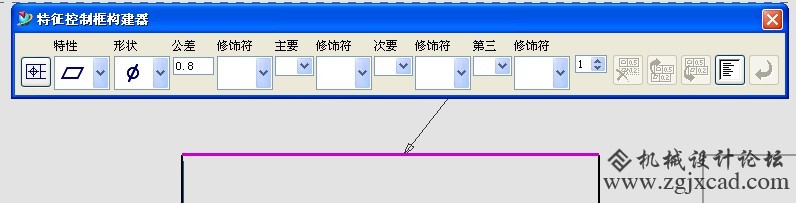

两种方法：1.转到CAD里面，你可以操作吧！2.要是你硬要在UG里面，可以先单击《特征控制框》，然后在里面的对话框输入数据，然后你想给那条线引出，你用鼠标的十字框靠近那条线，线会出现粉红色（见图），那十字框右上角有个引线的样子，然后你单击鼠标左键1次，再按住鼠标左键不放拖出你想要放的位置，再单击一下左键就好了！随手画了一个给你图看看！

死猫 · 发表于 2013-4-8 16:58:25

本帖最后由死猫于 2013-4-8 19:15 编辑

满怀信心发表于 2013-04-08 13:34:50
两种方法：1.转到CAD里面，你可以操作吧！2.要是你硬要在UG里面，可以先单击《特征控制框》，然后在里面的对

先多谢指导，晚上再试下，CAD那个我会，就想知道UG的

鏉ヨ嚜: Android瀹㈡埛绔�

死猫 · 发表于 2013-4-8 19:17:04

满怀信心发表于 2013-4-8 13:34
两种方法：1.转到CAD里面，你可以操作吧！2.要是你硬要在UG里面，可以先单击《特征控制框》，然后在里面的对 ...

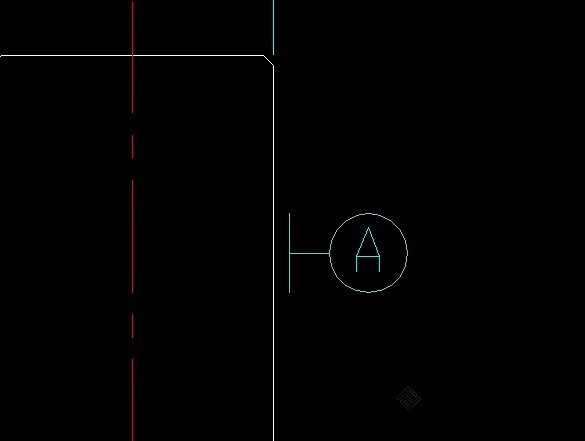

刚刚看了下图~我想问下下面的基准标注UG4.0怎么标注的~

满怀信心 · 发表于 2013-4-10 21:20:31

还是自己看视频吧！http://kuai.xunlei.com/d/8p1vDvgc3WVlUQQAeb7
