cad2004几个常识说明

[复制链接]
查看: 2035|回复: 0

该用户从未签到

发表于 2017-4-4 01:56:48 | 显示全部楼层 |阅读模式
本帖最后由 feidian 于 2017-4-4 02:02 编辑

1、关于鼠标的应用

Cad中鼠标滚轮具有三个功能,1、转动滚轮可以放大缩小绘图界面,但不能缩小扩大绘图的实际尺寸和比例。2、单机滚轮后可做抓取工具,任意控制所要绘图地点居于中心位置。3、左单击选择操作选项,并接后续操作的进行。

2、选项里的部分操作

和word类似,我一般学会一个软件后,首先会了解选项里的一些操作,以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”

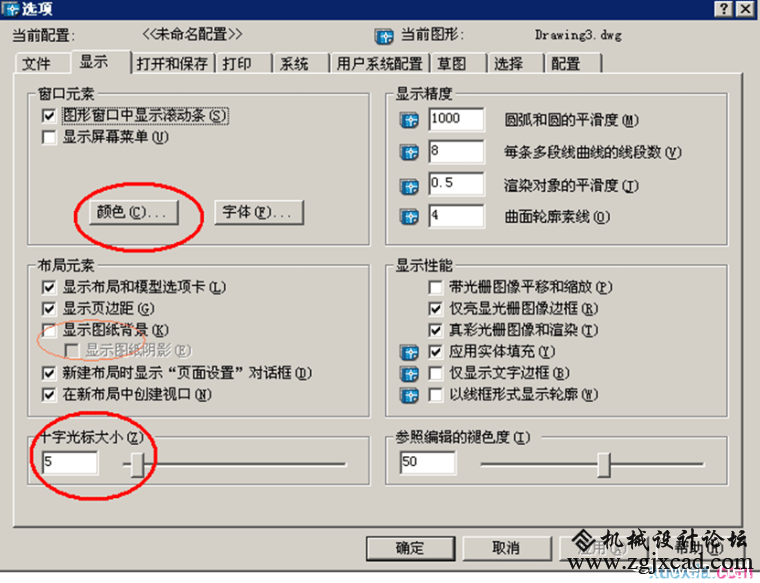

先看“显示”,标注圆圈部分需要注意,十字光标一般调到25左右比较好,“颜色”选框中可以调背景颜色,比如灰(黑)色调成白色:棕色标记处取消勾选→打开颜色复选框→


选择“窗口元素”模型空间背景,选择“颜色”白色。再看“打开和保存”


解释一下:dwg是cad文件特有格式,类似doc是word特有格式,docx是word2010等高级版本特有格式等等。

自动保存:可以调成5分钟。

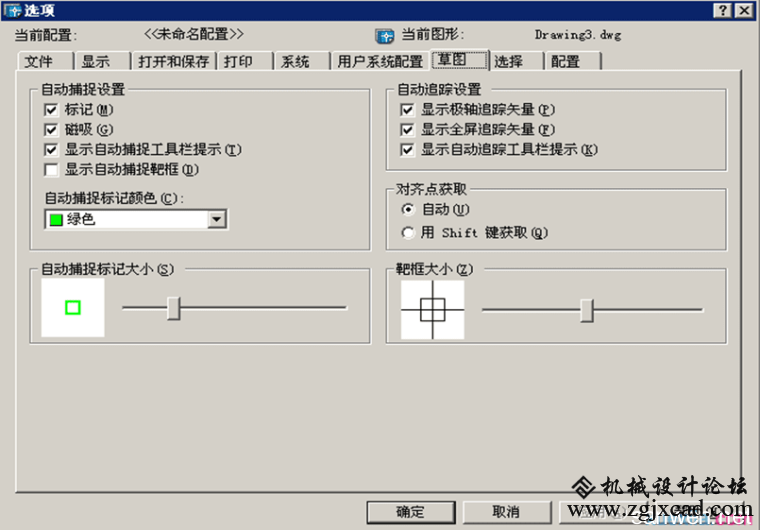

再看“草图”。其中好多东西虽然不用改,以后可能用的到。尤其是关于自动捕捉的设置。


3、新建文件


Ctrl+N或者“文件”单击新建


“新建文件模板”可以选择一些固定空白模板,但我没找到类似的空白文档。

如果你电脑上也没有,就随便打开一个文档,比如说第一个。选择打开,然后在打开的文档中用滚轮将其缩小,点击鼠标划出一个矩形框将文档中所有图形选中,然后“delete”删除。

另存为新建文档于桌面。接着切换至桌面,复制新建文档后,切换至cad,重新点击新建,在“新建文件模版”中间框中粘贴。然后下拉即可找到所需空白文件。

4、图层(清楚就可以了)


Cad图层:为了便于cad的标准化,一般需要图层来协助完成。例如,设置图层以一定的样式分为:主设备线,虚线,构造线,物料线等等。

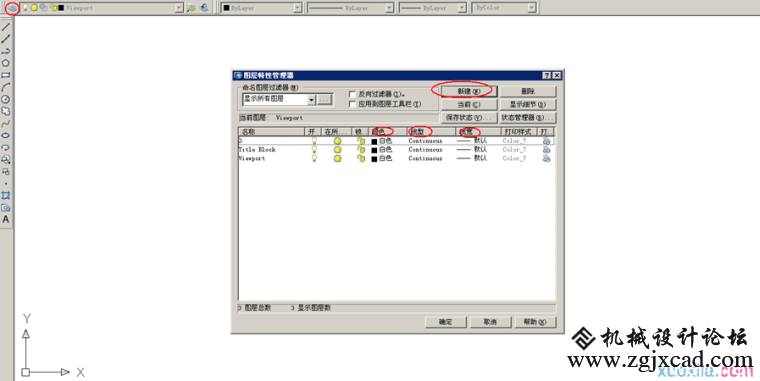

点击“图层栏”图层特性管理器(左上角),就可以打开管理图层。

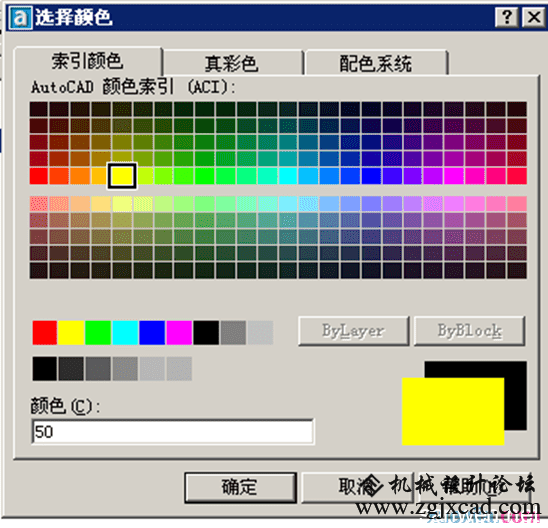

比如我新建一个图层,并命名为主设备线:点击颜色(所建图层一栏),设置颜色为黄色

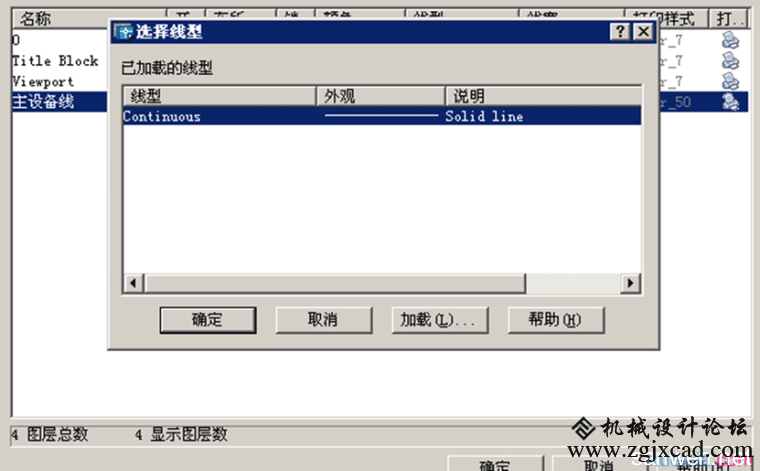

点击线性(continunos),然后点击加载,可以选择所需要线性。这里为默认吧,不选择了。


点击线宽,选择0.9mm(图略)
点击确定后,关闭。


点击下拉按钮,选择所建图层,然后将灯泡点亮,即打开该图层,就可以了。

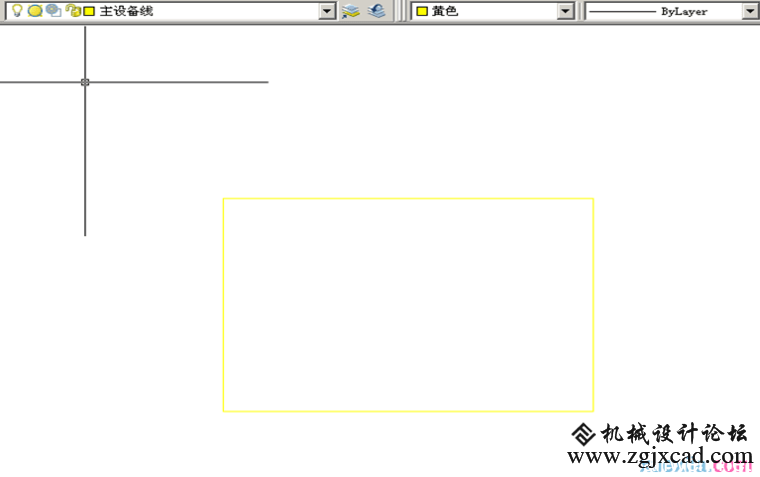

具体效果如下:(后面有补充)


5、补充


比如上图矩形框,我要选择该矩形框有两种方法,一种,用鼠标从左到右划出一个矩形框强其全部括住;另外一种,只需用鼠标从右到左划出一个小矩形框扩住一边即可。此法全cad通用。

6、举例说明几个常用工具使用方式。

首先,先说明cad和photoshop等等软件一样,其工具的调用都有快捷键,但cad快捷键用处不大,这里就不介绍了。(但凡事都有特例,一定要记住esc键是命令取消快捷键;delete是删除命令。)


依次讲吧
直线:点击“直线工具”,cad命令栏里会出现直线绘图命令。

从而造就了两种绘图方式:

绘图方式第一种,直接在图纸任意选定位置点击鼠标划线就可。

比如,先将“正交”选中(有助于水平垂直直线的构造),点击模型界面上任意一点,然后拖动鼠标移动再点击,再按esc即可。(正交状态下,只能垂直或水平移动。你可以试试将正交状态去掉是什么样子的。)


绘图方式第二种,借助命令完成直线的绘制

可以看到,点击直线绘图工具后,命令栏里有个“。。。指定第一点:”的命令(相当于操作提示),根据命令,点击绘图界面中任意一选中点,点击。点击后,会出现下次命令提示。再根据命令提示操作,一条直线就会出现了,然后点击esc键,即可完成直线的绘制。


补充:直线绘制中,只要不按取消,可以连续操作。但每点击两点,即为独立的直线。这是与多线段的区别之处。
接着

“矩形”,同上两种作图方式。

第一种:点击矩形工具后,任意点击界面上选定的一点,然后鼠标拖动,根据拖动大小人为决定其大小和位置,然后再次点击即可。

第二种:根据命令栏,依次按操作人为选择绘制。


例如绘制高35宽45的矩形。点击界面上任意一点,命令栏发生变化。


在尺寸后,输入d,敲击回车


然后输入长度,45;输入宽度,35。然后点击另一点。即可。Esc取消命令。

补充提示:如果发现所画图形超出界面,即使界面缩小到最小也看不到,这时直接输入re命令,然后敲击一次空格(或回车)即可。

第三个:圆

两种操作,同上。

但如果要绘制某种限定条件的圆,则必须根据命令进行操作。

举例说明一下:画出一个直径为12的,并于上例矩形两边相切的圆。

选择“圆”工具→输入t→根据命令在矩形最下边指定一切点,点击→再次根据命令,在另一边指定第二切点,点击→输入圆直径12,即可完成。Esc取消命令。
如下图:(黑线是十字标)


补充:选择绘图工具时,可以在工具箱里选择,还可以在“绘图”菜单命令中选择。

比如说圆弧,椭圆等绘图工具的选择。

最后:多行文字(重点)

点击工具箱“多行文字”,然后鼠标点击需要输入位置,拖动合适大小后,二次点击

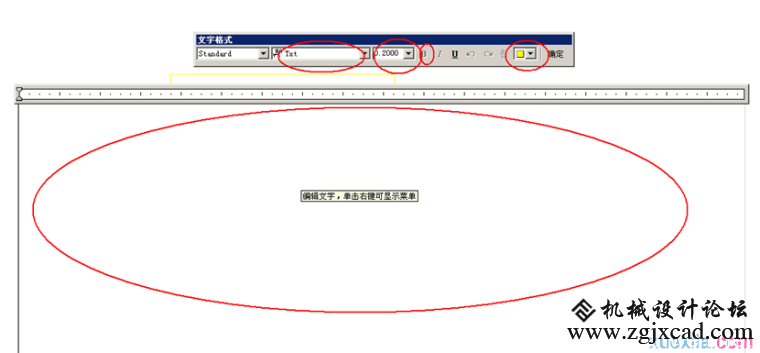

第一行:依次是字体,字高(字体大小),加粗,字体颜色。第二行是输入界面。

比如我要输入:字高为3的字,先将字高设置为3,然后在输入。或者先输入所需文字,然后将所有文字在输入界面中全部选取,在设置其字体高度或者其他。

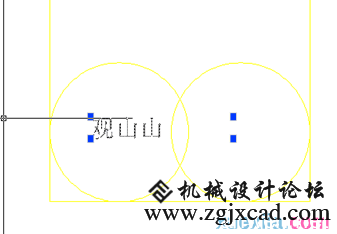

如图,这是文字输入完成后,点击确定后的画面,如果我再点击该文字,则会出现如图的四个蓝点。左键点击其中一点,就可以改变其文字框大小。如果要移动该字体,(在此状态下)只需左键点击文字框中间位置不动,然后随意拖动即可。或者,用键盘↓→↑←键微调。


修改工具栏:


删除,复制,镜像,偏移,阵列,移动,旋转,缩放,拉伸,打断于点,打断,倒角,圆角分解。

删除(快捷键delete),镜像,整列,旋转,缩放,也比较常用,我先不讲,你可以自己摸索摸索。

先从复制开始:

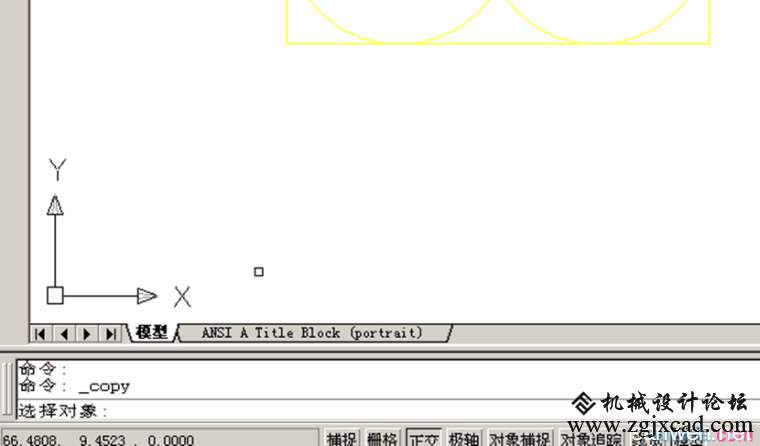

点击复制工具,根据命令栏命令提示操作,比如我要复制矩形框。就鼠标从右到左小矩形框选择图中矩形框,选定。(矩形框变为虚线后,即为选定。)


敲击回车。如图,开启对象捕捉,点击矩形右下角点为基点。

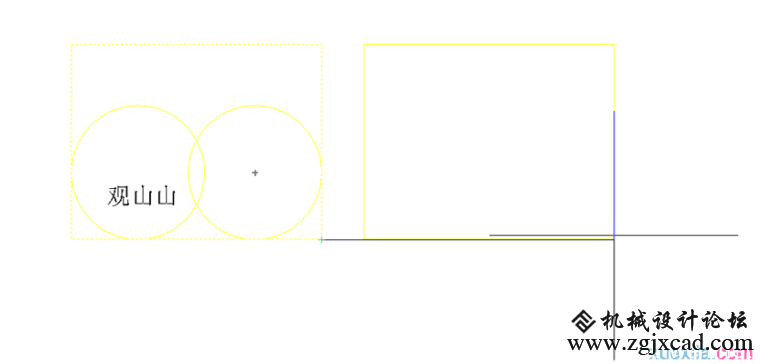

然后,选择要复制的位置,再次点击就可以了。(一般移动鼠标会出现一个虚型复制图像。)如图

取消正交后,可以在非水平或垂直方面复制。

接图层效果补充:设置线宽0.9mm效果,在cad中可以显示也可以不显示。

如图:

点击线宽,就进入线宽显示状态,取消,则不显示其线宽。


偏移:和复制一样,点击偏移工具后,根据命令栏命令提示进行后续操作。

偏移一般用于表格的制作,比如标题栏,技术特性表等。

移动:和复制命令相似,将某一选中图形,从初始位置移动至理想位置,初始位置将不在存在所移动图形。

打断:

分“打断于点”和“打断”两种工具,前者用于打断线线交点,后者用处更广。其具体区别可以自己操作一下试试。

分解:

将类似“多线段”或“矩形”这种多线组合为一个单位的图形,可以用“分解”工具分解成几个独立的直线。但不改变原有形状。

这个操作最为简单,只需现将所要分解的图型选中,然后点击分解按钮就可以了。

补充:

上面的操作模式,同样适用于复制,移动等工具,即先选中图形,然后再选择工具进行操作。
