solidworks各种动画制作说明：
1. 装配体爆炸动画制作

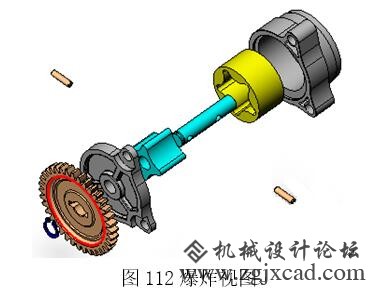

制作装配爆炸视图（如图112所示）→切换到动画标签→拖动时间杆1个小距离→用动画向导生成爆炸动画→再次拖动时间杆1个小距离→用动画向导取消爆炸→播放动画。
solidworks习题112
2. 移动零件动画（图113）
切换到动画标签→拖动时间杆1个距离→用鼠标拖动零件到B点→拖动时间杆→用鼠标拖动零件到C点→拖动时间杆→用鼠标拖动零件到D点→拖动时间杆→用鼠标拖动零件到E点→→拖动时间杆→用鼠标拖动零件到F点→拖动时间杆→用鼠标拖动零件到G点→播放动画。
solidworks习题113
3. 移动给定距离动画
将装配体中需要移动给定距离的零件与下动的零件设置配合→切换到动画→拖动时间杆到某一位置→双击动画界树中的距离角度并输入角度值→播放动画。
solidworks习题114
4. 转动角度动画
将要转动的零件与固定不动的零件（或另画一个直线草图）设置角度配合→拖动时间杆→双击动画树中的角度并输入角度值→播放动画。
solidworks习题115
solidworks习题116
在图116中，为了使轴承一起转动可以在轴承和轴上各画一条构造直线草图，使两直线配合为平行，
5. 旋转马达动画（模拟）

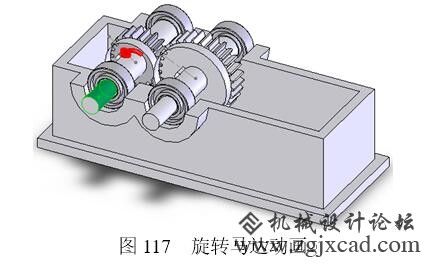

如图117所示的机构制作旋转马达动画：单击模拟工具栏中的旋转马达按钮→弹出旋转马达
设置对话框→选择小齿轮轴→确定转动方向（图中选择为逆时针）→选择小齿轮→确定转动方向→择大齿轮轴→确定转动方向→选择大齿轮→确定转动方向（顺时针）→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
为了使两个齿轮的齿对齐，可以在两个齿轮端面上各绘制一条构造半径线，定义配合重合，定义后再将其重合关系删除
solidworks习题117
6. 线性马达

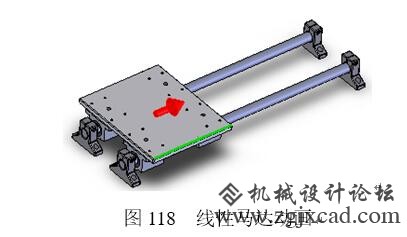

单击模拟工具栏中的线性马达按钮→弹出线性马达对话框→单击要移动零件上移动方向的边线→如果方向不合适可以改变方向→单击对话框中的确定按钮→单击计算模拟按钮→重拨模拟。
solidworks习题118
7. 线性弹簧动画
如图119所示的装配体生成线性弹簧动画：在两个支座之间绘制一条草图条直线→在直线的中点上绘制一个点→单击模拟工具栏中的线性弹簧按钮→弹出线性弹簧对话框→单击滑板的一个边→单击草图中的点→在图中出现弹簧→输入自由长度（如50）→输入弹簧常数→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
solidworks习题119
8. 引力动画

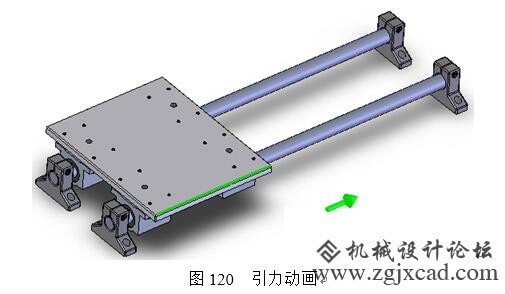

如图120所示的装配体生成引力动画：单击模拟工具栏中的引力按钮→弹出引力对话框→单击滑板的一个边→确定引力方向→可以修改引力常数→单击对话框中的确定按钮→单击计算模拟按钮→重播模拟。
solidworks习题120
|
|
