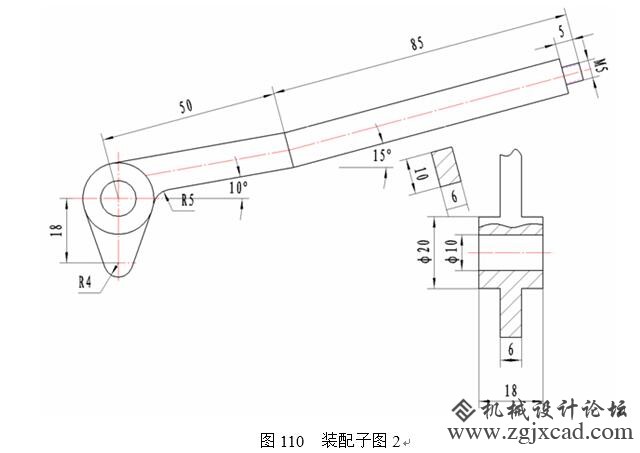

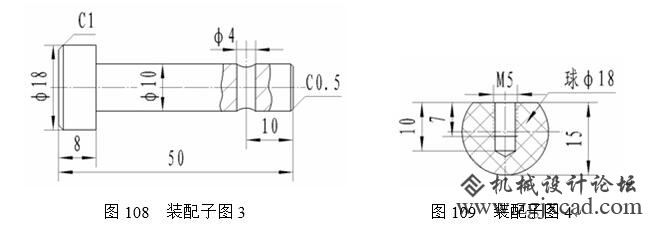

一、识读图107、108、109、110所示的零件图样,完成零件实体造型(螺纹造型不做),将4个零件依次保存,并以准考证号加a1、a2、a3、a4为文件名保存.x_t格式(Parasolid 9.0以下)实体文件(60分)。

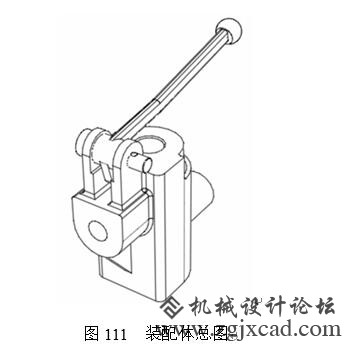

二、对图111的零件进行装配,根据三维设计模型自动生成装配图的全剖主视图(视向和阀体座零件一致,不要标注和标题栏,图线要求符合正投影规则),并以准考证号加b为文件名保存.dwg格式图形文件,并用软件功能算出压杆零件的转动角度范围是 (以图2压杆零件所示为基准位置)(20分)。
三、根据第二题所确定的压杆零件的转动角度范围,完成压杆零件的转动动画仿真,要求出现压杆零件转动时的两个极限位置但不能出现干涉,生成主视图视向(和阀体座零件主视图视向一致)avi文件(25帧/秒 800×600像素)(20分)。
装配提示:建立装配图文件→插入现有零件主体(图107)→插入现有零件销轴(图108)→配合关系同轴→配合关系重合→插入现有零件手把(图110)→配合关系同轴→配合关系重合→插入现有零件球→配合关系同轴→配合关系重合→手把与主体用角度配合。
工程图提示:建立工程图文件→插入视图→画剖视图构造线→生成剖面视图(手把不剖)→加球局部剖视图→保存为.DWG文件。
动画提示:打开装配图→切换到动画功能→拖动时间杆到一定位置(视图方向)→双击角度配合→输入角度→再拖动时间杆到下一个适当位置→双击角度配合→输入角度→播放动画→保存动画为.AVI文件。
|
|
