solidworks初学者建模实例练手图纸（一百多个零件设计技巧）

飞电

飞电

solidworks习题65/66

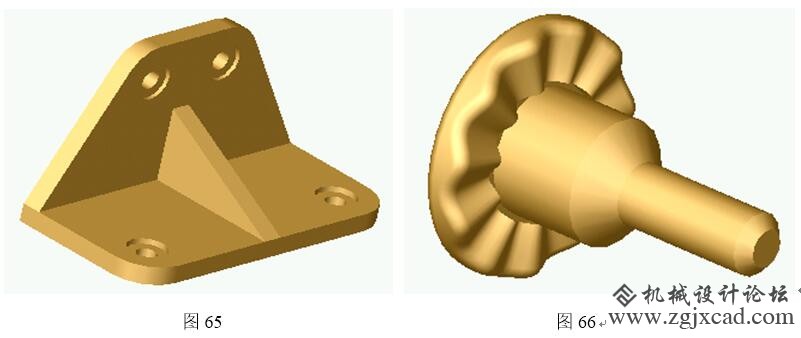

图65提示：画两个截面→画两条引导线→放样→抽壳→切除多余部分。

图66提示：拉伸（或旋转）大圆盘→画一条半径线（与大圆盘半径相等）→以半径线对称夹角为30度的2条构造线（端点到与大圆盘相切处）→以该半径线建立基准面→画一个三角形→画一个三角形顶点到盘中心的线（作为扫描路径线）→拉伸扫描（三角形为轮廓线）拉伸切除多余部分（两个方向完全贯穿）→圆周阵列（选择扫描特征、切除特征和据新华社电特征）12个→旋转阶梯轴→圆角（变半径、外缘5、内缘3）→外圆圆角5。

solidworks习题67/68

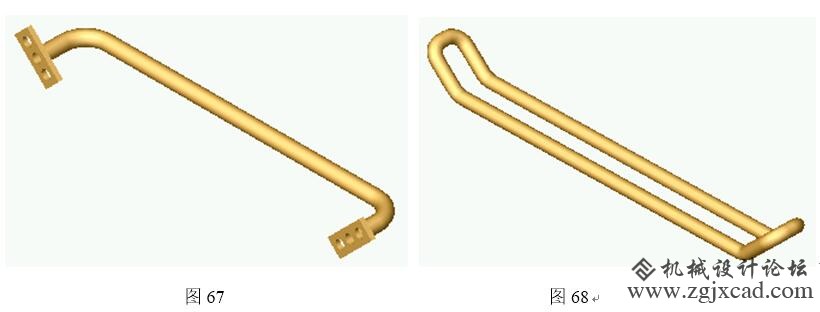

图67提示：画中心杆（中心）轨迹→建立两个基准面→画圆草图→扫描中心杆（薄壁特征）在一个基准面上拉伸带孔方板→在另一个基准面上拉伸另一个方板。

图68提示：绘缺点3D封闭曲线→建立基准面→画圆草图→扫描。

solidworks习题69/70

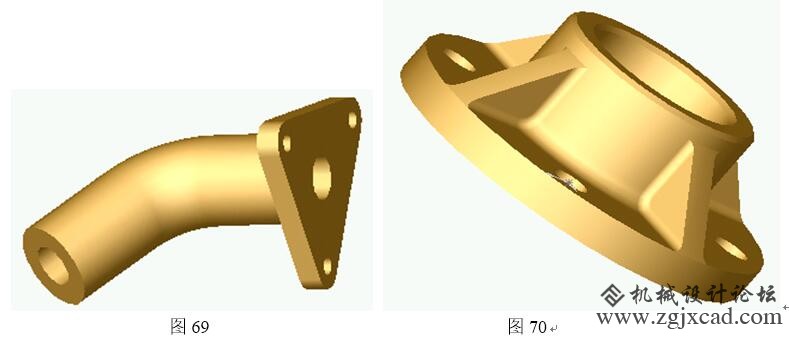

图69提示：画弯管中心轨迹→建立基准面→画圆草图→扫描弯管→拉伸法兰。

图70提示：旋转主体→生成筋板→切孔→倒角。

飞电

solidworks习题1/2

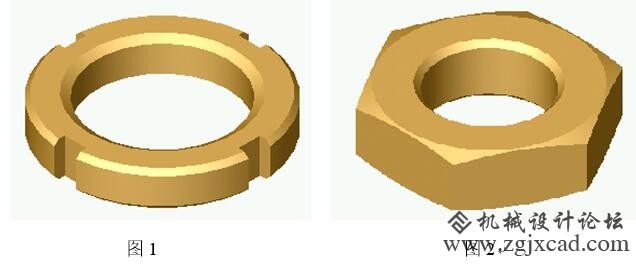

图1提示：①拉伸圆柱→倒内外角→拉伸切槽；。
②拉伸带槽柱体→倒内外角；。
③旋转带倒角圆套→切伸切槽。

图2提示：①拉伸带孔的六边形→倒内角→倒外角；。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。
③旋转带倒角圆柱套→拉伸切六边。

solidworks习题3、4

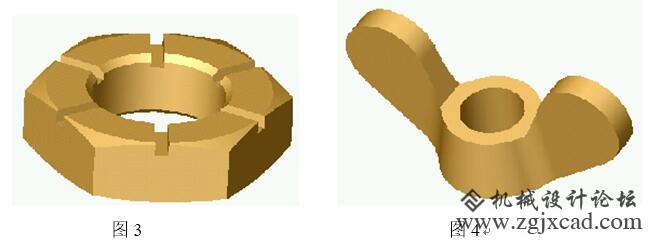

图3提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽；
②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽；
③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。

图4提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角；
②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。

solidworks习题5、6

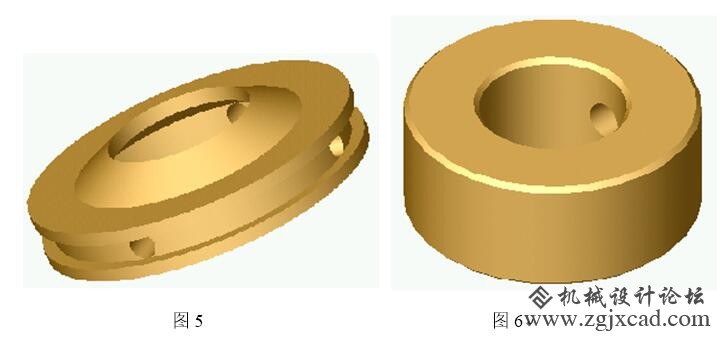

图5提示：旋转生成主体→拉伸切横槽→阵列横槽。

图6提示：①拉伸圆柱→倒角→拉伸切除圆柱孔；
②旋转带倒角圆柱→拉伸切除圆柱孔。

solidworks习题7、8

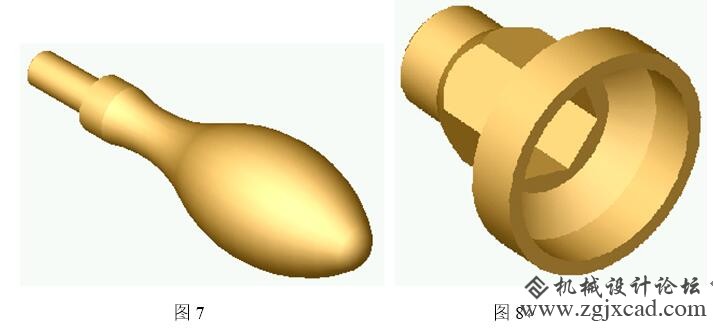

图7提示：旋转法。

图8示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔；
②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆孔。

solidworks习题9、10

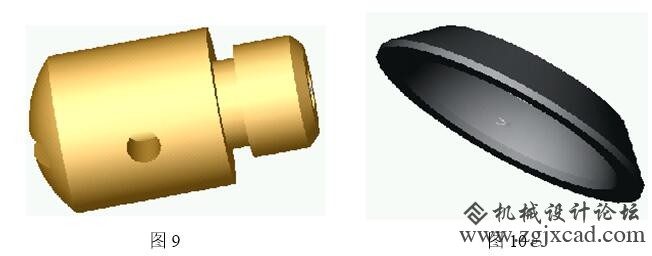

图9提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。
图10提示：①旋转法。

飞电

solidworks练习题11/12

图11示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。

图12提示：旋转主体→切除拉伸孔→切除拉伸槽。

solidworks练习题13/14

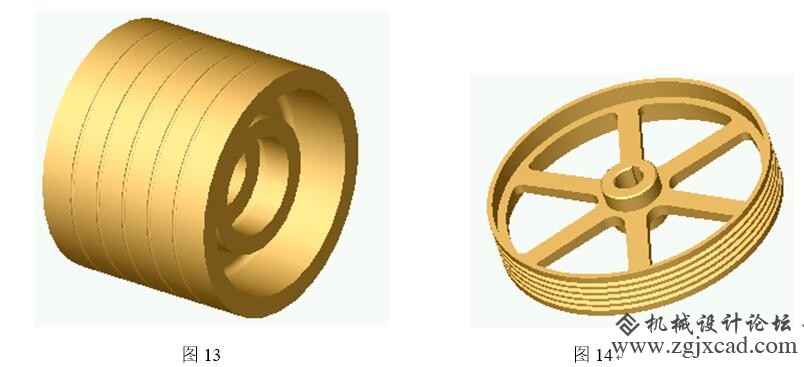

图13提示：①旋转。

图14提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。

solidworks练习题15/16

图15提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉伸孔。

图16提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿→阵列其它齿。
②从库中提取→保存零件。

solidworks练习题17/18

图17提示：旋转主体→切除拉伸孔。

图18提示：旋转主体→切除拉伸孔。

solidworks练习题1920

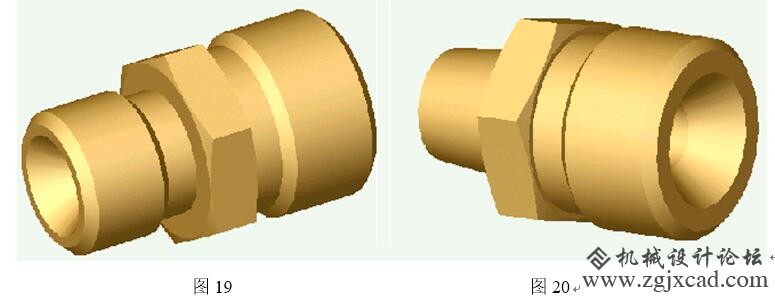

图19提示：旋转主体→拉伸切除六边形。

图20提示：旋转主体→拉伸切除六边形。

飞电

solidworks习题21/22

图21提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。
图22提示：旋转主体1→旋转主体2→圆角→拉伸中间方块→切除方块中孔。

solidworks习题23/24

图23提示：旋转。
图24提示：旋转主体1→建立基准面→旋转主体2→圆角→拉伸中间方块→切孔。

solidworks习题25/26

图25提示：旋转主体→拉伸切除。
图26提示：旋转主体→拉伸切除→切除内孔环台。

solidworks习题27/28

图27提示：拉伸主体→切除外形→切除内孔。
图28提示：旋转。

solidworks习题29/30

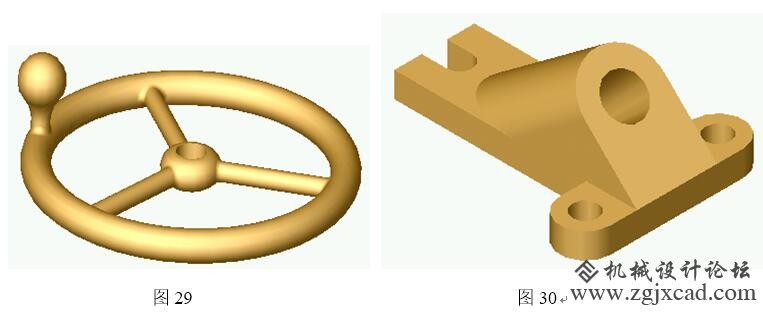

图29提示：旋转中间球（带平面、带孔）→旋转轮幅→阵列轮幅→旋转轮缘→旋转手把。
图30提示：拉伸底板→沿底板画一直线草图→过直线建立一个斜基准面→画草图→拉伸凸起→切孔。

飞电

solidworks练习题31/32

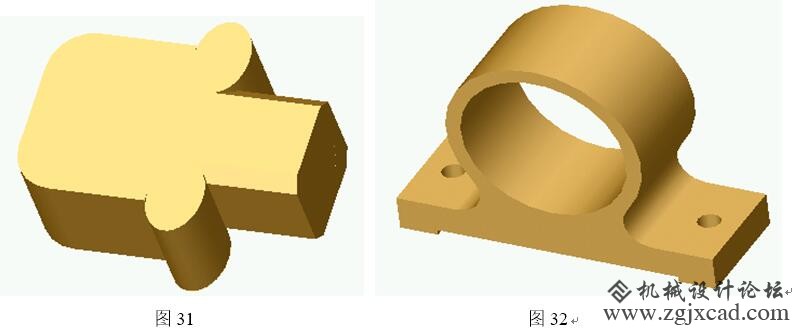

图31提示：拉伸主体→倒角。
图32提示：拉伸主体→切孔。

solidworks练习题33/34

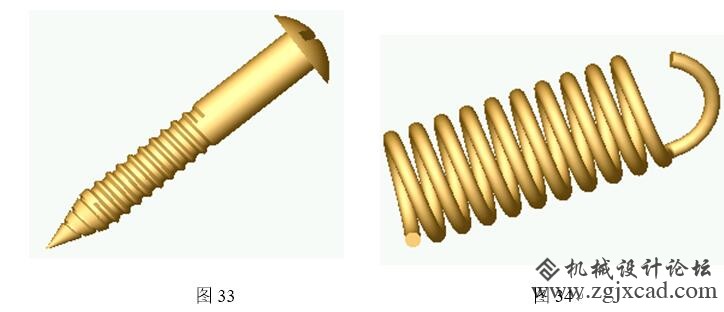

图33提示：①旋转带球面圆锥面圆柱→拉伸切槽→画圆柱螺旋线→画圆锥螺旋线→扫描切槽。
图34提示：生成螺旋线→在螺旋线端部建立基准面→画空间直线和圆弧→过度圆弧→组合曲线→以柱螺旋线建立基准面→在基准面上画圆→扫描生成弹簧。
或采用放样法。

solidworks练习题35/36

图35提示：①拉伸六棱柱→拉伸圆柱→画螺旋线→扫描切螺纹；
②旋转阶梯轴→切六棱柱→→画螺旋线→扫描切螺纹。
图36提示：①旋转带球圆柱体→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹；
②旋转球→拉伸圆柱→拉伸切球平面→拉伸切圆柱孔→画螺旋线→扫描切螺纹。

solidworks练习题37/38

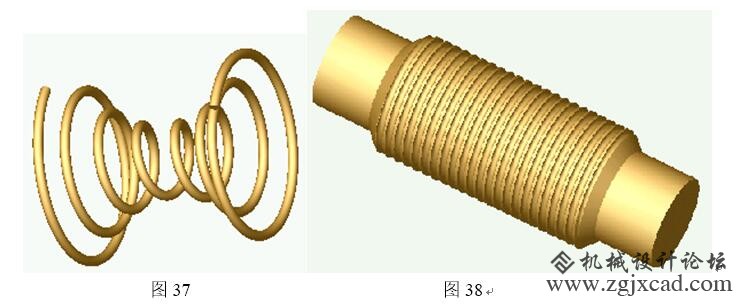

图37提示：对立两个基准面→在两个基准面上画圆→生成两个锥螺旋线→组合曲线→垂直于螺旋线建立基准面→画弹簧截面→扫描生成弹簧锥度螺旋线。
图38提示：旋转主体→画螺旋线→生成基准面→画截面草图→切除扫描螺纹。

solidworks练习题39/40

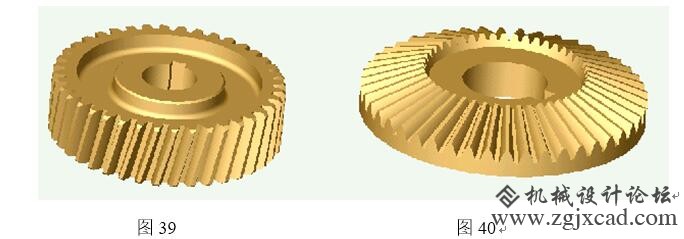

图39提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿槽的曲线→扫描生成一个齿槽→阵列其它齿槽。（可在装配体中直接从库中调用保存零件）。
图40提示：①旋转生成齿轮主体→切除拉伸键槽→生成两个基准面→分别在两个基准面内画一个齿槽的曲线→放样扫描生成一个齿槽→阵列其它齿槽。（从库中调用同上）。

飞电

solidworks习题41/42

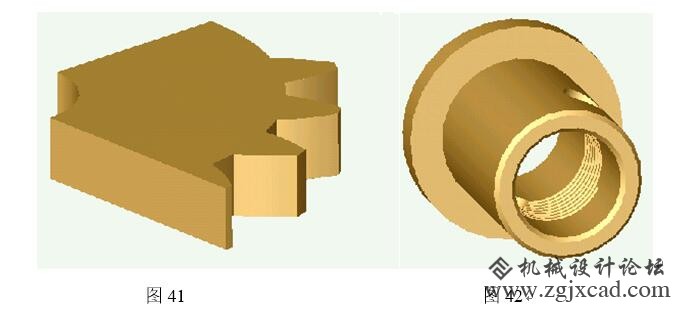

图41提示：拉伸主体→画齿形线→生成一个齿→阵列。（可从库中调用后切除）。
图42提示：旋转主体→画螺旋线→以螺旋线建立基准面→画截面线→切除扫描螺纹。

solidworks习题43/44

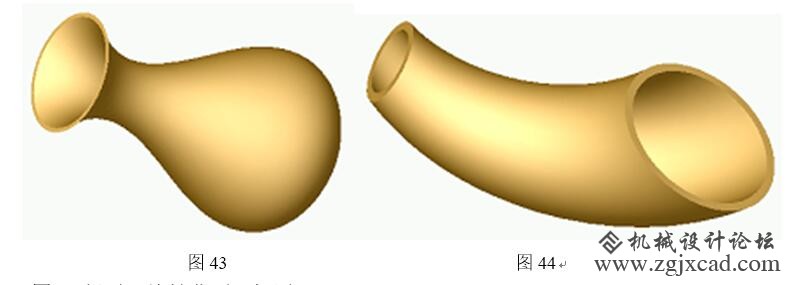

图43提示：旋转曲面→加厚。
图44提示：①画圆弧→建立两个基准面→在两个基准面上画圆→放样曲面→加厚→切除多余部分。
               ②画圆弧→建立两个基准面→在两个基准面上画圆→凸台/基体放样薄壁→切除多余部分。

solidworks习题45/46

图45提示：画曲线→建立基准面→画圆→凸台/基体扫描（薄壁特征）。
图46提示：画曲线→建立多个基准面→凸台/基体放样（薄壁）。

飞电

solidworks习题47/48

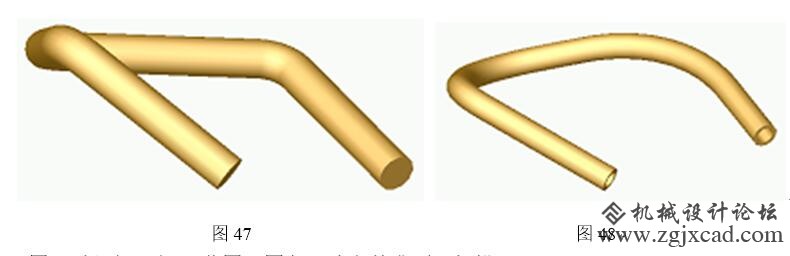

图47提示：画3D草图→圆角→建立基准面→扫描。


图48提示：画3D草图→圆角→建立基准面→扫描（薄壁特征）。

solidworks习题49/50

图49提示：画曲线→建立基准面→画圆→扫描曲面→画直线→建立基准面→扫描曲面→剪裁曲面→组合曲面→圆角→加厚。


图50提示：画圆→生成螺旋线→画过度线→组合曲线→凸台扫描（薄壁特征）。

solidworks习题51/52

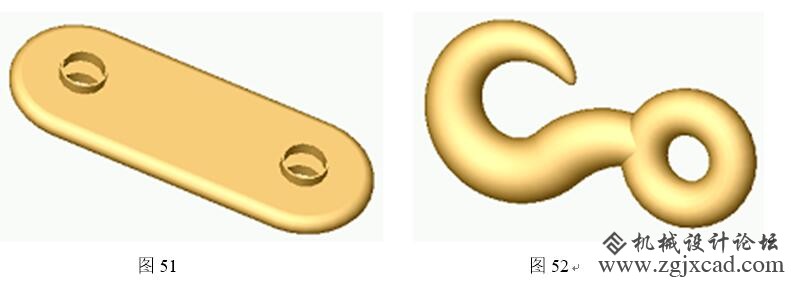

图51提示：①扫描主体曲面→拉伸一端曲面→拉伸另一端曲面→剪裁曲面→凸台/基体加厚
②拉伸主体→圆角→拉伸两端立柱→抽壳→切除立柱多余部分。


图52提示：旋转圆环→画钩曲线→建立基准面→画截面线→画引导线（在内侧）→扫描。

飞电

solidworks习题53/54

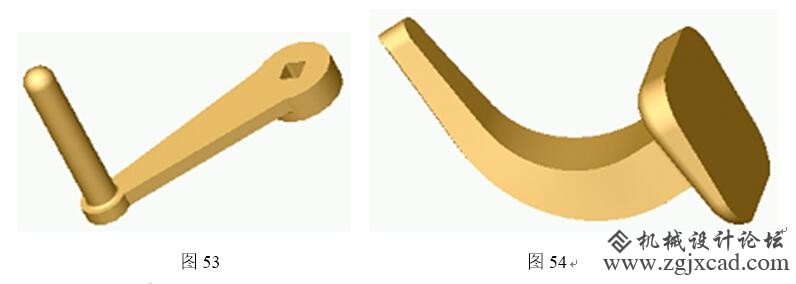

图53提示：①拉伸主体（带方孔）→补充主体→拉伸手把→圆顶。
②拉伸主体（带方孔）→补充主体→旋转手把。

图54提示：拉伸底板→圆角→画手把曲线→建立基准面→画手把两端截面→画放样中心线→凸台/基体放样→切除多余部分。

solidworks习题55/56

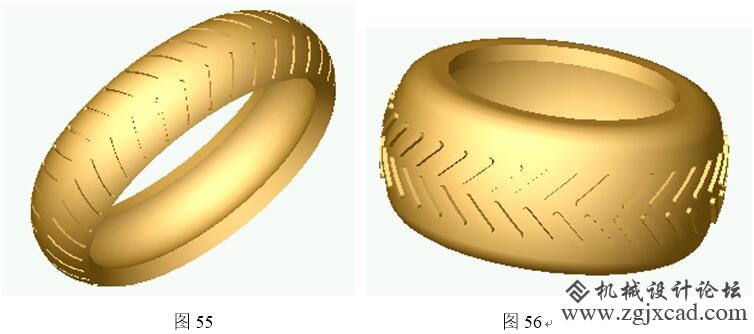

图55提示：旋转主体→等距曲面→对立基准面→画一个弧形封闭轮廓→切除到等距到面→镜象→阵列。

图56提示：旋转主体→等距曲面→对立基准面→画一个弧形封闭轮廓→拉伸到等距到面→镜象→阵列。

solidworks习题57/58

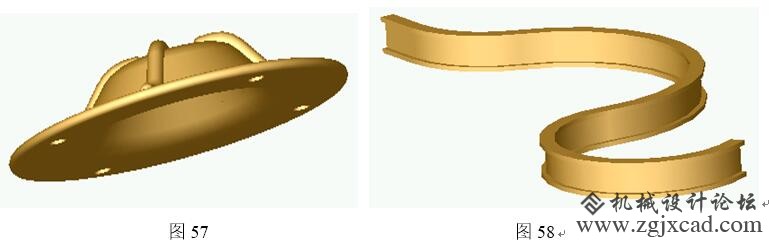

图57提示：旋转主体→投影曲线→建立基准面→画截面线→扫描→阵列。

图58提示：画路径曲线→建立基准面→画截面线→扫描。

飞电

solidworks习题59/60

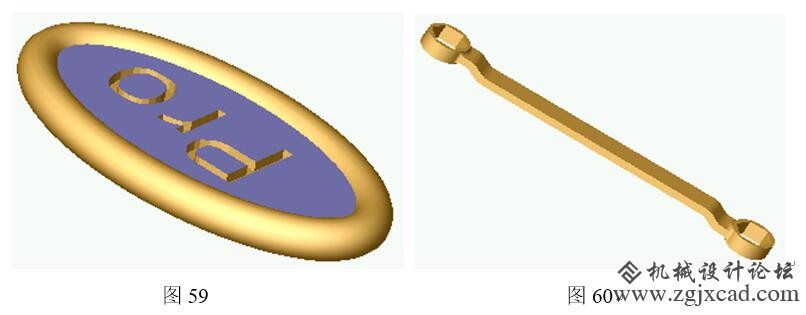

图59提示：旋转主体→切除文字。
图60提示：画一曲线→建立基准面→画杆截面→放样杆→建立基准面→拉伸一端→拉伸另一端。

solidworks习题61/62

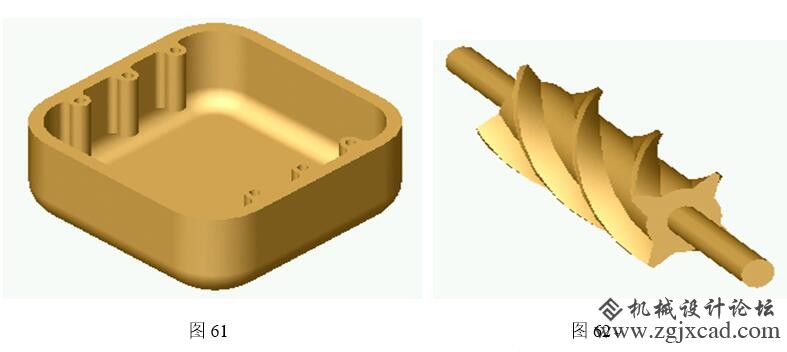

图61提示：拉伸主体→圆角→以上面为基准画小柱草图→拉伸到底面。
图62提示：拉伸（或旋转）主体阶梯轴→画一条螺旋线→以螺旋线建立基准面→画螺纹截面→扫描一条螺纹→阵列→切除多余部分。

solidworks习题63/64

图63提示：建立基准面→画两端草图→画引导线→簇样→切除大端。
图64提示：拉伸两柱→拉伸一个横柱→圆角→阵列。
