挤出吹膜薄膜生产用辅机卷取装置的结构及其工作特点

机器人

卷取装置的作用是把挤出吹塑成型的薄膜制品按需要的长度 (m）或质量（kg）卷成膜捆，然后切断，包装入库。卷取膜的方法应用较多的是摩擦卷取或中心轴卷取。

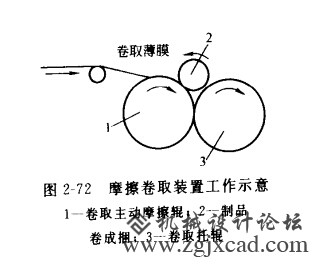

    摩擦卷取装置工作示意见图2一72。工作时，通过主动辊的转动，依靠摩擦力托动辊上的卷取芯轴转动，使膜制品被卷在芯轴上。该卷取装置结构简单，卷膜捆比较平整，且制品不易出现皱褶现象。另外，这种卷取方式中的主动辊工作转速对膜捆卷取直径大小没有影响。

t2-72

    采用中心轴卷取膜制品方式应用也较多，图2-73所示是一种比较常见的中心轴卷取装置的摩擦传动结构。用这种方式卷取的膜制品捆比较整齐，膜捆的松紧也比较均匀；当卷取膜捆直径增大时，可通过摩擦传动来减慢卷取轴的转速，使膜卷取的松紧力接近一致。

t2-73

    摩擦传动的工作方式是：由减速箱传出的转速经链条带动链轮“12”转动，与其用销钉固定的主动摩擦轮转动；手轮“7”内孔与滑动轴承座“4”用螺纹连接，则手轮的转动能推动档环“8”、推力轴承“10”和被动摩擦轮“9”在传动轴“2”上左右移动，当右移时，使被动摩擦轮“9”与主动摩擦轮“11”通过毛毡靠紧；则主轮链轮的转动通过摩擦轮和键连接，带动传动轴“2”转动，卷取芯轴“1”（方轴）也随之转动。卷取芯轴的转速快慢变化由摩擦轮间的摩擦力大小决定，摩擦力大小由手轮来控制。
