进阶级练习题10答案

zgjxcad

【进阶级练习题10】标准答案：
1. a 之半径值 = 35.7963，就是（c）
2. c 之半径值 = 60.7963，就是（c）
3. d 之半径值 = 12.2664，就是（c）
4. e 之半径值 = 17.0945，就是（a）
5. f 之半径值 = 6.4853，就是（c）
6. x 之长度值 = 80.8013，就是（a）
7. y之长度值 = 80.8013，就是（c）
8. 绿色剖面线区域之面积 = 296.9009，就是（b）

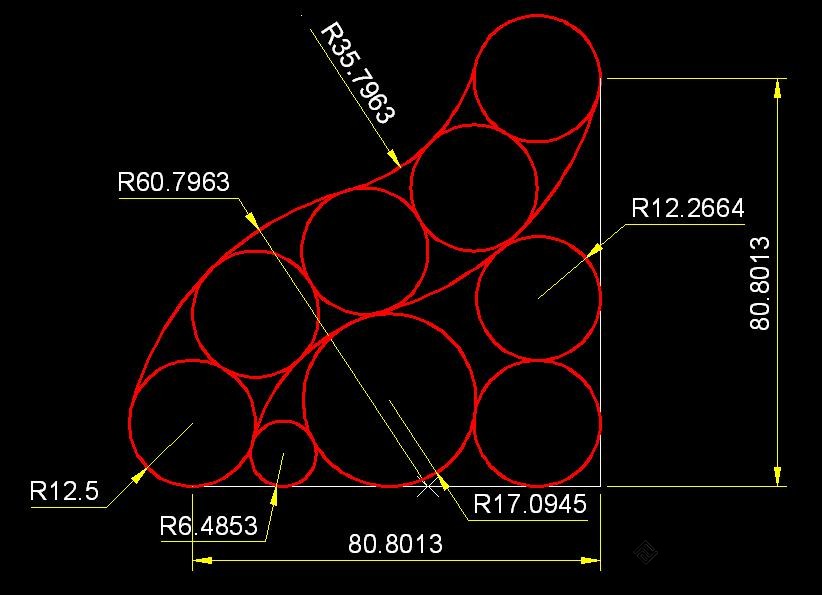

附图：

【进阶级练习题10】解题思路：
本题的关键点：

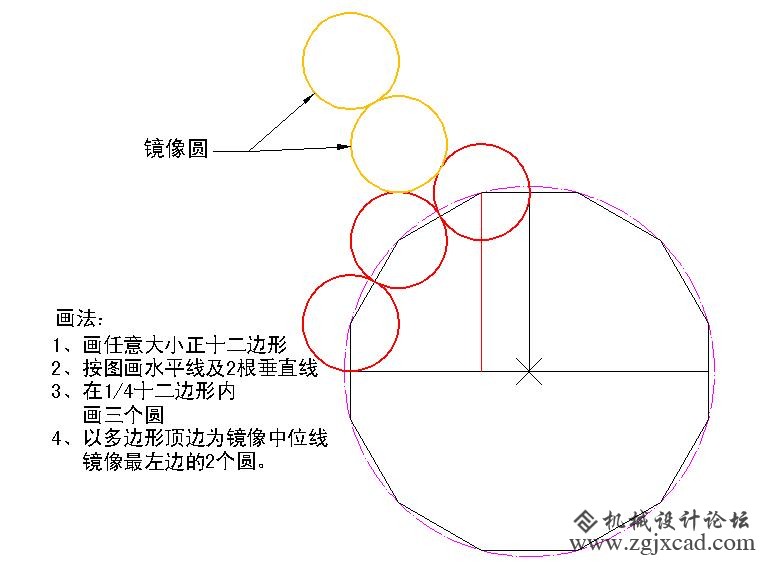

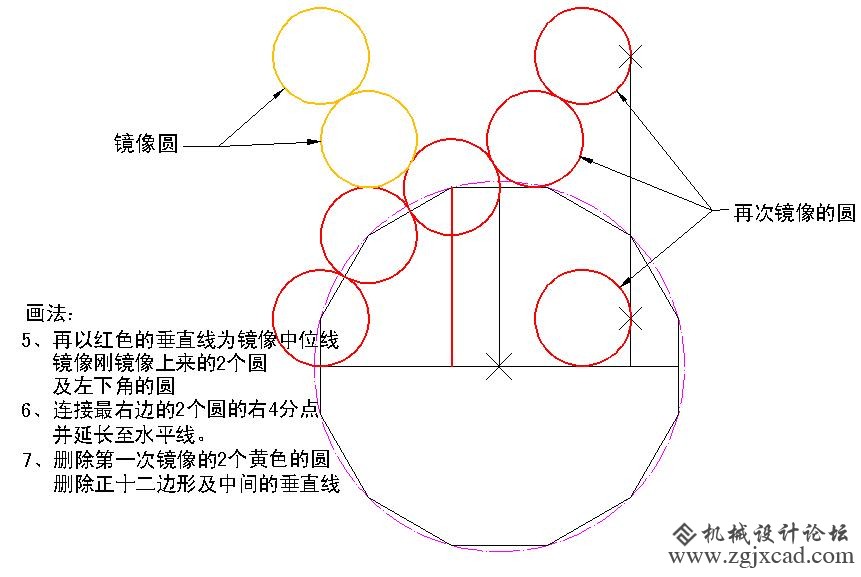

1、右上角2个圆通过两次镜像得到。

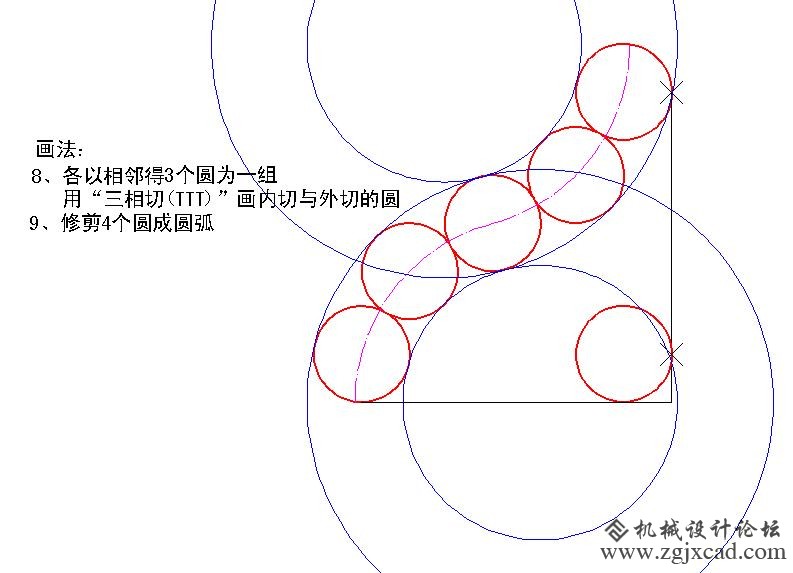

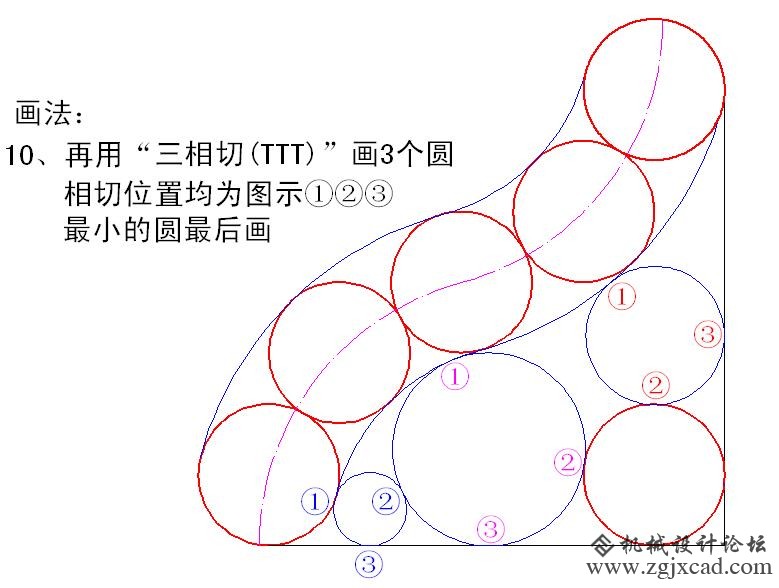

2、a弧、c弧及e、d、f3个圆均使用“三相切(TTT)”画圆得到。




最后，缩放即可。
