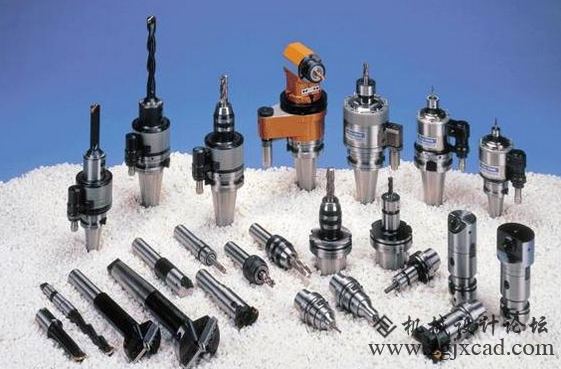

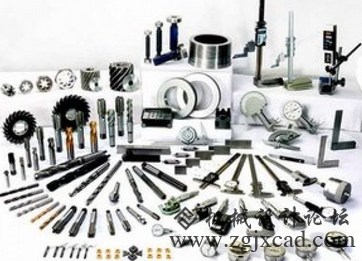

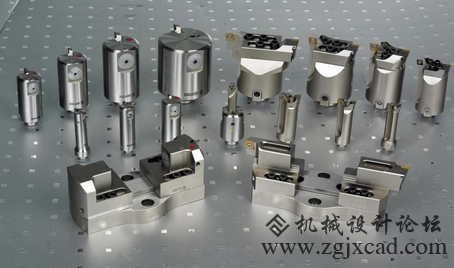

数控铣加工刀具种类很多，为了适应数控机床高速、高效和自动化程度高的特点，所用刀具正朝着标准化、通用化和模块化的方向发展，主要包括铣削刀具和孔加工刀具两大类。为了满足高效和特殊的铣削要求，又发展了各种特殊用途的专用刀具。 ⑴ 圆柱铣刀 圆柱铣刀主要用于卧式铣床加工平面。圆柱铣刀一般为整体式。铣刀的材料为高速钢，主切削刃分布在圆柱表面上，无副切削刃。铣刀有粗齿和细齿之分。粗齿铣刀的齿数少，刀齿强度大，容削空间也大，可重磨次数多，适合于粗加工。细齿铣刀的齿数多，工作平稳，适合于精加工。圆柱铣刀的直径范围d=50～100mm，齿数一般为z=6～14齿，螺旋角β=30°～45°。 ⑵ 面铣刀 面铣刀主要爱用于立式铣床加工平面和台阶面等。面铣刀的主要切削刃分布在铣刀的圆柱面上或圆锥面上，副切削刃分布在铣刀的端面上。面铣刀按结构可以分为整体式面铣刀、硬质合金整体焊接式面铣刀、硬质合金可转换式面铣刀等形式。 ① 整体式面铣刀：由于这种面铣刀的材料为高速钢，所以其切削速度和进给量都受到一定的限制，生产率较低，并且由于该铣刀的刀齿损坏后很难修复，所以整体式面铣刀的应用较少。 ② 硬质合金整天焊接式面铣刀：这种面铣刀有硬质合金刀片与合金钢刀体焊接而成，结构紧凑，切削效率高。由于它的刀齿损坏后也很难修复，所以这种铣刀的应用也不多。 ③ 硬质合金可转位式面铣刀：这种面铣刀是将硬质合金可转位刀片直接装夹在刀体槽中，切削刃磨钝后，只需将刀片转位或更新的刀片即可继续使用。硬质合金可转位式面铣刀有加工质量稳定、切削效率高、刀具寿命长、刀片的调整和更换方便以及刀片重复定位精度高特点，所以该铣刀是生产上应用最广泛的刀具之一。 ⑶ 立铣刀 立铣刀是数控铣削加工中应用最广泛的一种铣刀，它主要用于立式铣床上加工凹槽、台阶面和成型面等。立铣刀的主切削刃分布在铣刀的圆柱表面上，副切削刃分布在铣刀的端面上，并且端面中心有孔，因此铣削时一般不能沿铣刀轴向作进给运动，而只能沿铣刀径向作进给运动。立铣刀也有粗齿和细齿之分，粗齿铣刀的刀齿为3～6个，一般用于粗加工，细齿铣刀的刀齿为5～10个，适合于精加工。立铣刀的直径范围是2～80mm，其柄部、莫氏锥柄和7∶24锥柄等多种形式。 ⑷ 键槽铣刀 键槽铣刀主要用于立式铣床上加工圆头封闭键槽等，该铣刀外形似立铣刀，端面无顶尖孔，端面刀齿从外圆开止轴心，且螺旋角较小，增强了端面刀齿的强度。端面刀齿上的切削刃为主切削刃，圆柱面上的切削刃为副切削刃。加工键槽时，每次先沿铣刀轴向进给较小的量，然后再沿径向进给量，这样反复多次，即可完成键槽加工。由于该铣刀的磨损是在端面和靠近端面的外援部分，所以修模时只修磨端面切削刃，这样铣刀直径可保持不变，使加工键槽精度较高，铣刀寿命较长。键槽铣刀的直接范围为2～63mm，柄部有直柄和莫氏锥柄。 ⑸ 成形铣刀 成型铣刀一般是为特定形状的工件或加工内容专门设计制造的，如渐开线齿面、燕尾槽和T形槽等。 数控铣刀具的分类有多种方法，根据刀具结构可分为：①整体式;②镶嵌式，采用焊接或机夹式连接，机夹式又可分为不转位和可转位两种;③特殊型式，如复合式刀具，减震式刀具等。根据制造刀具所用的材料可分为：①高速钢刀具;②硬质合金刀具;③金刚石刀具;④其他材料刀具，如立方氮化硼刀具，陶瓷刀具等。 从切削工艺上可分为：平端立铣刀、圆角立铣刀、球头刀和锥度铣刀等。 2、数控铣加工对刀具的要求 为了保证数控铣机床的加工精度，提高数控铣机床的生产效率及降低刀具材料的消耗，在选用数控铣机床刀具和刀具材料时，除满足普通机床应具备的基本条件外，还要考虑在数控铣机床中刀具工作条件等多方面因素，如切屑的断屑性能、刀具快速调整与更换，因此对刀具和刀具材料提出更高的要求。 ⑴铣刀刚性要好 一是为提高生产效率而采用大切削用量的需要;二是为适应数控铣床加工过程中难以调整切削用量的特点。当工件各处的加工余量相差悬殊时，通用铣床遇到这种情况很容易采取分层铣削方法加以解决，而数控铣削就必须按程序规定的走刀路线前进，遇到余量大时无法象通用铣床那样“随机应变”，除非在编程时能够预先考虑到，否则铣刀必须返回原点，用改变切削面高度或加大刀具半径补偿值的方法从头开始加工，多走几刀。但这样势必造成余量少的地方经常走空刀，降低了生产效率，如刀具刚性较好就不必这么办。 ⑵铣刀的耐用度要高 尤其是当一把铣刀加工的内容很多时，如刀具不耐用而磨损较快，就会影响工件的表面质量与加工精度，而且会增加换刀引起的调刀与对刀次数，也会使工作表面留下因对刀误差而形成的接刀台阶，降低了工件的表面质量。 除上述两点之外，铣刀切削的几何参数的选择和排屑性能等也非常重要。切屑粘刀形成积屑瘤在数控铣削中是十分忌讳的。总之，根据倍加工材料的切削性能及加工余量，选择刚性好、耐用度搞的铣刀，是充分发挥数控铣床的生产效率和获得满意的加工质量的前提。 3、 数控铣加工刀具类型的选择 刀具的选择是在数控编程的人机交互状态下进行的。应根据机床的加工能力、工件材料的性能、加工工序、切削用量以及其它相关因素正确选用刀具及刀柄。刀具选择总的原则是：安装调整方便，刚性好，耐用度和精度高。在满足加工要求的前提下，尽量选择较短的刀柄，以提高刀具加工的刚性。 生产中，被加工零件的几何形状是选择刀具类型的主要依据： ⑴铣削刀具的选用：加工曲面类零件时，为了保证刀具切削刃与加工轮廓在切削点相切，而避免刀刃与工件轮廓发生干涉，一般采用球头刀，粗加工用两刃铣刀，半精加工和精加工用四刃铣刀;铣较大平面时，为了提高生产效率和提高加工表面粗糙度，一般采用刀片镶嵌式盘形铣刀;铣小平面或台阶面时一般采用通用铣刀;铣键槽时，为了保证槽的尺寸精度、一般用两刃键槽铣刀; ⑵孔加工刀具的选用：数控机床孔加工一般无钻模，由于钻头的刚性和切削条件差，选用钻头直径D应满足L/D≤5(L为钻孔深度)的条件;钻孔前先用中心钻定位，保证孔加工的定位精度;精绞前可选用浮动绞刀，绞孔前孔口要倒角;镗孔时应尽量选用对称的多刃镗刀头进行切削，以平衡镗削振动;尽量选择较粗和较短的刀杆，以减少切削振动。在经济型数控加工中，由于刀具的刃磨、测量和更换多为人工手动进行，占用辅助时间较长，因此，必须合理安排刀具的排列顺序。 4、一般应遵循以下原则： ①尽量减少刀具数量; ②一把刀具装夹后，应完成其所能进行的所有加工部位; ③粗精加工的刀具应分开使用，即使是相同尺寸规格的刀具; ④先铣后钻; ⑤先进行曲面精加工，后进行二维轮廓精加工; ⑥在可能的情况下，应尽可能利用数控机床的自动换刀功能，以提高生产效率等。 另外，刀具的耐用度和精度与刀具价格关系极大，必须引起注意的是，在大多数情况下，选择好的刀具虽然增加了刀具成本，但由此带来的加工质量和加工效率的提高，则可以使整个加工成本大大降低。 助您快速找到满意的机械加工供应商； 助您快速找到优质的机械加工采购订单； 智造360 是以自动化设备行业为核心，以加工、定制、外协和专业服务为主导的企业互助式B2B电子商务平台。平台致力于国内外非标机械加工领域，专注做“共享经济”下的资源调配，自2016年正式上线运营以来，通过认证的机械加工供应商和采购商已有5000多家，大部分用户已经在平台进行发单、接单正常交易。智造360（www.im360b2b.com）期待您的加入！
|
