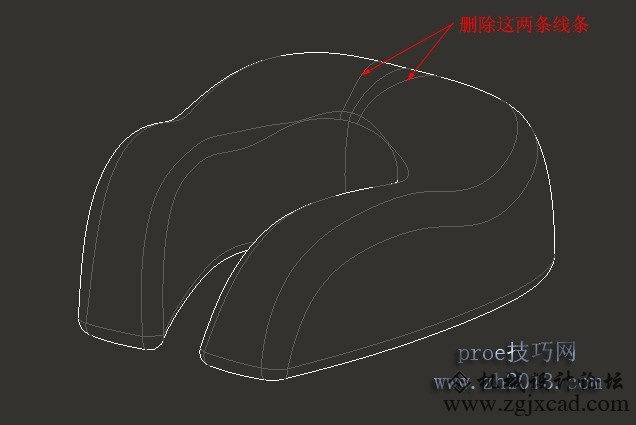

在做proe工程图中，我时常发现一些线条觉得没有必要显示在图上，那如何删除这些不需要的线条呢？又不像CAD删除线条那么简单。今天就给大家分享下删除视图线条的方法。
在proe工程图中，如何删除视图中不需要的线条
删除具体方法：
1、单击【视图】——【绘图显示】——【边显示】
在proe工程图中，如何删除视图中不需要的线条
2、弹处下拉菜单管理器，【拭除直线】——选取需要删除的线条（按处ctrl键多选），如图
在proe工程图中，如何删除视图中不需要的线条
3、最后单击下拉菜单的【完成】。最终删除效果如图：
在proe工程图中，如何删除视图中不需要的线条
本教程采用了4.0版本。
