在机械制图的国标中，标准件在是不能剖切的，但是在工程图中，剖视图都会全部被剖切，那如何让标准件在视图中不被剖切呢？下面我就以螺钉为例进行讲解。

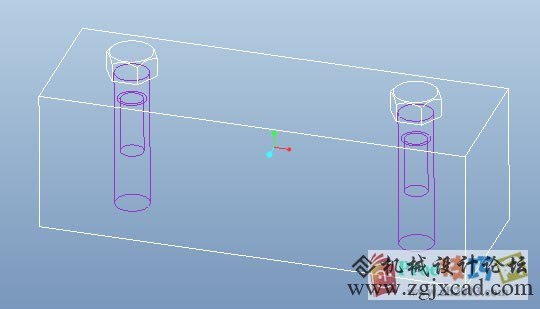

1、准备剖切的组件，如图
Proe工程图剖视图不剖标准件的方法

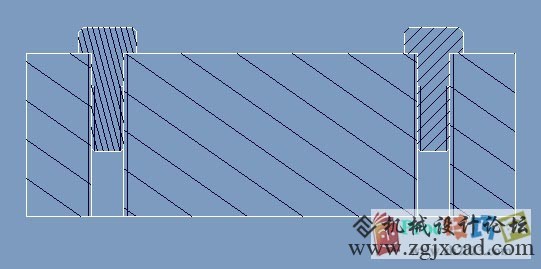

2、进入工程图，做2D剖视图，如图
Proe工程图剖视图不剖标准件的方法
3、选中标准件——螺钉被剖的剖面线，双击，在下拉菜单中单击【排除】如图
Proe工程图剖视图不剖标准件的方法
4、然后螺钉的剖面线将为排除，如图
Proe工程图剖视图
5、用同样的方法，继续排除第2个螺钉的剖面线，如图
Proe工程图剖视图不剖标准件的方法
 |
|
发表于 2016-12-5 09:06:34
