在proe工程图中，如何修改剖面线的颜色？

li8896133

在proe5.0中，工程图剖面线默认的颜色是黑色，为了个性化点，那如何更改剖面线的颜色呢？下面就给大家分享下具体的方法：
1、弄好一个剖面线视图，默认颜色为黑色，如图：

剖面线

2、双击“剖面线”，弹出修改剖面线修改下拉菜单，然后单击【线造型】如图

剖面线修改菜单

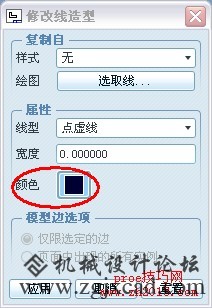

3、弹出【修改线造型】对话框，如图

修改剖面线颜色

4、单击【颜色】对话框，选取颜色，也可以【新建】颜色，如图

颜色对话框

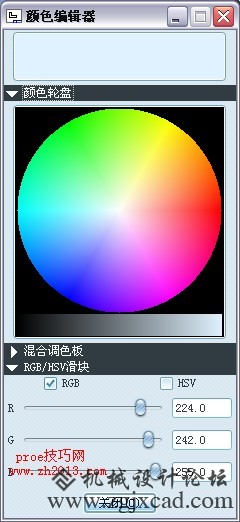

颜色编辑器

5、最后单击确定，完成，剖面线颜色就发生了改变，如图

全剖面线颜色
