proe工程图中如何自定义自己喜欢的轴测视图？这是一位新浪网友问的问题。在Proe工程图中，每个零件都有系统默认的轴测视图，但有时候不大好观察整个零件，这时候就需要我自定义视图，下面就分享下具体的方法。
1、下面这个图的轴测视图是ProE默认，将自定义下我喜欢的轴测视图，如下图所示
PROE轴测视图的创建
2、在PRAT零件模块中，摆好自己喜欢的方向，如下图示
Proe工程图中如何自定义轴测视图

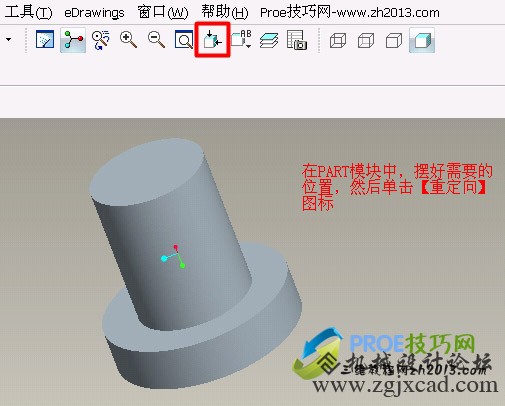

3、然后点击【重定向】图标
Proe工程图中如何自定义轴测视图
4、弹出【方向】对话框，输入视图名称0，然后点击【保存】确定。
Proe工程图中如何自定义轴测视图
5、回到工程图模块，双击轴测视图，选择模型视图名0，然后单击确定。
Proe工程图中如何自定义轴测视图

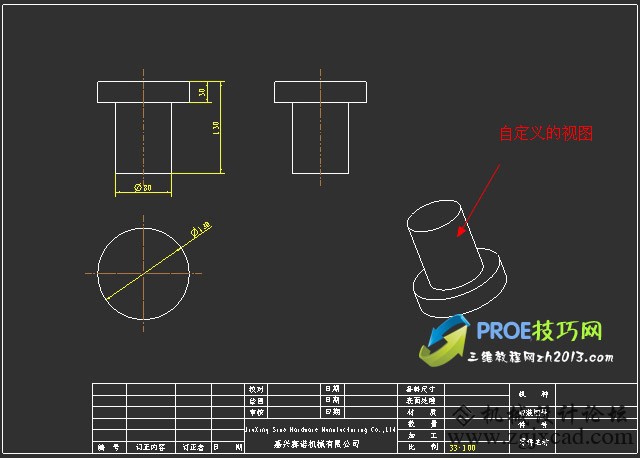

6、这样操作下来，自定义的轴测视图就完成了，如下图所示
Proe工程图中如何自定义轴测视图
 |
|
