Proe工程图剖视图加强筋不剖的方法

li8896133

在制图的国标中，在剖视图中，筋是不可以剖，在proe中用一般的剖视方法，是做不到的，下面我就分享一种在proe工程图剖视图加强筋不剖的方法。
        本教程是以PROE4.0为例。
        1、准备的零件实例，如图


Proe工程图剖视图加强筋不剖的方法

        2、进入工程图，做2D剖视图，如图


Proe工程图剖视图加强筋不剖的方法

        3、双击剖面线，改变剖面线角度为90°，如图


Proe工程图剖视图

        4、继续加大剖面线间距，加倍


Proe工程图剖视图

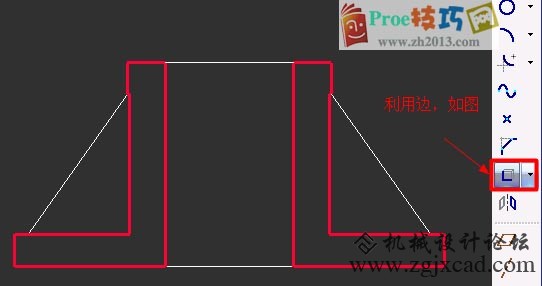

        5、利用边工具吸取如下图的边，如图


Proe工程图剖视图加强筋不剖的方法

        6、记得单击右上角的确定按钮，如图


Proe工程图剖视图加强筋不剖的方法

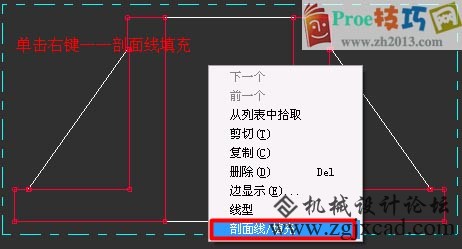

        7、单击右键——【剖面线/填充】，如图


Proe工程图剖视图加强筋不剖的方法

        8、输入剖面线的名称，如图


proe筋不剖画法

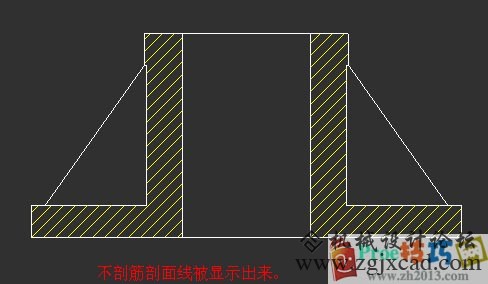

        9、此时不剖筋视图已经做好。


Proe工程图剖视图加强筋不剖的方法
