解决proe工程图中英文字和阿拉伯数字的高度不等的方法

li8896133

在proe工程图，前面曾讲到如何使用仿宋字体和宋体的方法，这时候就不存在中英文字体的高等不等问题。当然也有些人不喜欢使用仿宋或者宋体字体，而喜欢采用系统默认的类似字体。系统默认的字体就存在中英文字体高度不等的问题（如下图），今天就给大家分享下具体的解决方法。

proe工程图字体

从上图中很明显看出字体高度不一，这主要是字体的原因，给大家推荐一个字体，跟系统默认的字体几乎是一样。
chfnt_1字体下载
字体安装方法：

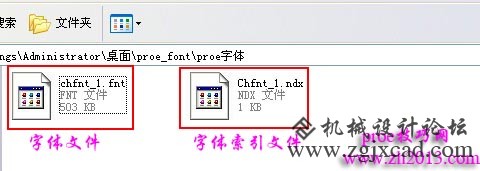

解压下载好的字体文件，打开后有两个文件，一个是chfnt_1字体索引文件，另一个是chfnt_1字体文件，如图

proe工程图字体

1、将字体索引文件放至proe安装目录text\usascii文件夹中，例如（D:\Program Files\PTC\Creo Elements\Pro5.0\text\usascii）
2、将字体文件放至proe安装目录i486_nt\text\chinese_cn文件中，例如（D:\Program Files\PTC\Creo Elements\Pro5.0\i486_nt\text\chinese_cn）

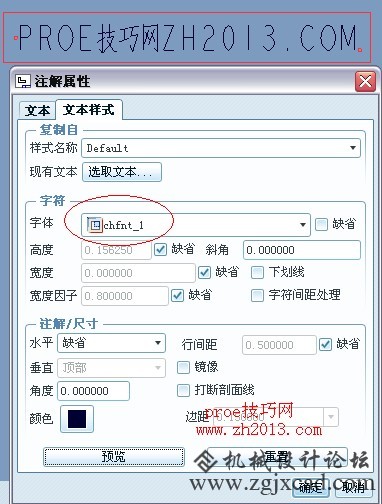

设置完毕后重启proe，在proe工程图中就能发现chfnt_1字体，如图

proe工程图字体

设置成proe工程图默认字体的方法：

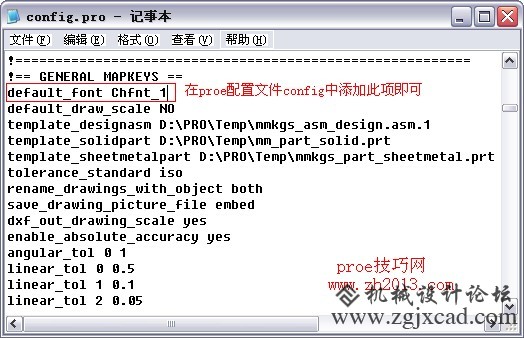

只需要在proe配置文件config添加一行default_font Chfnt_1即可，如图

proe工程图默认字体设置
