稳压二极管在电路中的作用及工作原理

机器人

　　稳压二极管工作原理一种用于稳定电压的单结二极管。它的伏安特性，稳压二极管符号如图1所示。结构同整流二极管。加在稳压二极管的反向电压增加到一定数值时，将可能有大量载流子隧穿伪结的位垒，形成大的反向电流，此时电压基本不变，称为隧道击穿。当反向电压比较高时，在位垒区内将可能产生大量载流子，受强电场作用形成大的反向电流，而电压亦基本不变，为雪崩击穿。因此，反向电压临近击穿电压时，反向电流迅速增加，而反向电压几乎不变。这个近似不变的电压称为齐纳电压（隧道击穿）或雪崩电压（雪崩击穿）。 ab126计算公式大

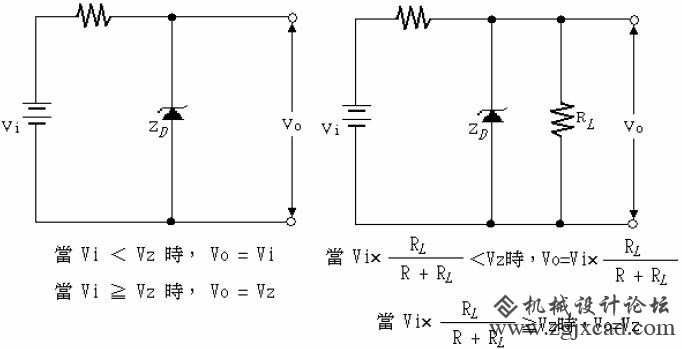

稳压二极管在电路中的作用及工作原理 图1 稳压二极管伏安特性曲线                                                                                          图2 等效电路理想模式 838电子                                                   稳压二极管在电路中的作用及工作原理 图3 理想模式导通状态常见的两种稳压电路接法                                                                            稳压二极管在电路中的作用及工作原理 图4 实际模式导通状态                                                                            稳压二极管在电路中的作用及工作原理 图5 实际模式导通状态常见的两种稳压接线电路                                      稳压二极管的主要参数             1.Vz— 稳定电压。             指稳压管通过额定电流时两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。例如，2CW51型稳压管的Vzmin为3.0V, Vzmax则为3.6V。             2.Iz— 稳定电流。             指稳压管产生稳定电压时通过该管的电流值。低于此值时，稳压管虽并非不能稳压，但稳压效果会变差;高于此值时，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但要多消耗电能。             3.Rz— 动态电阻。             指稳压管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，一般胜作电流愈大，动态电阻则愈小。例如，2CW7C稳压管的工作电流为5mA时，Rz为18Ω;工作电流为1OmA时，Rz为8Ω;为20mA时，Rz为2Ω ; > 20mA则基本维持此数值。             4.Pz— 额定功耗。             由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积。例如2CW51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mWo             5.Ctv— 电压温度系数。             是说明稳定电压值受温度影响的参数。例如2CW58稳压管的Ctv是+0.07%/°C，即温度每升高1°C，其稳压值将升高0.07%。             6.IR— 反向漏电流。             指稳压二极管在规定的反向电压下产生的漏电流。例如2CW58稳压管的VR=1V时，IR=O.1uA;在VR=6V时，IR=10uA。             (三)选择二极管的基本原则             1.要求导通电压低时选锗管;要求反向电流小时选硅管。             2.要求导通电流大时选面结合型;要求工作频率高时选点接触型。             3.要求反向击穿电压高时选硅管。             4.要求耐高温时选硅管。
