下面我就以连杆零件的例子给大家分享下proe全剖视图的操作方法，全剖视图是指用剖切面完全地剖开零件所得到的视图，适用于外形较简单，内部复杂，而图形又对称的情况下。
操作方法：
1、新建绘图，取名为liangan，进入绘图区，将基本视图弄好，如图
proe全剖视图

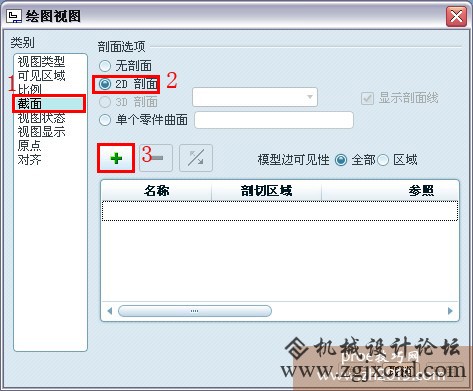

2、将基准平面开关打开，双击俯视图，弹出绘图视图对话框，选择【截面】-【2D剖图】-点击“+”
proe工程图全剖视图
3、弹出【菜单管理器】，选取【平面】-【单一】-【完成】
proe工程图全剖视图
4、给截面取名“A”，如图
proe工程图全剖视图

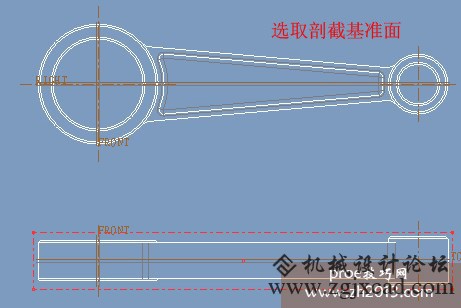

5、选取剖切基准面，如图
proe工程图全剖视图
6、选择【完全】即是全剖视图，如图
proe全剖视图
7、再单击【箭头显示】，选择主视图
proe全剖视图

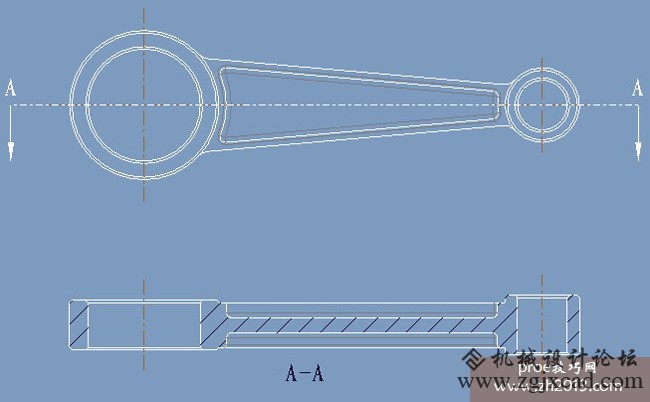

8、点击【确定】，最终全剖视图就显示出来，如图
proe全剖视图
