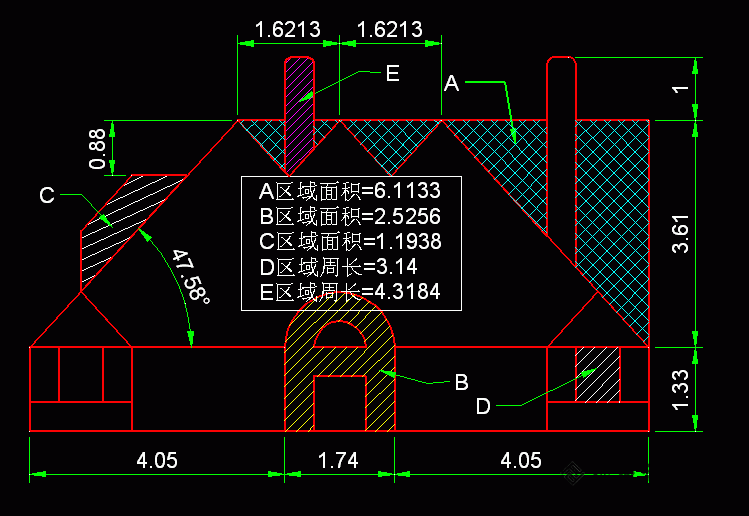

【autocad习题21】答案：
1. 双斜线区域A之总面积 = 6.1133
2. 斜线区域B之面积 = 2.5256
3. 斜线区域C之面积 = 1.1938，就是(A)
4. 斜线区域D之周长 = 3.14，就是(C)
5. 斜线区域E之周长 = 4.3184，就是(C)

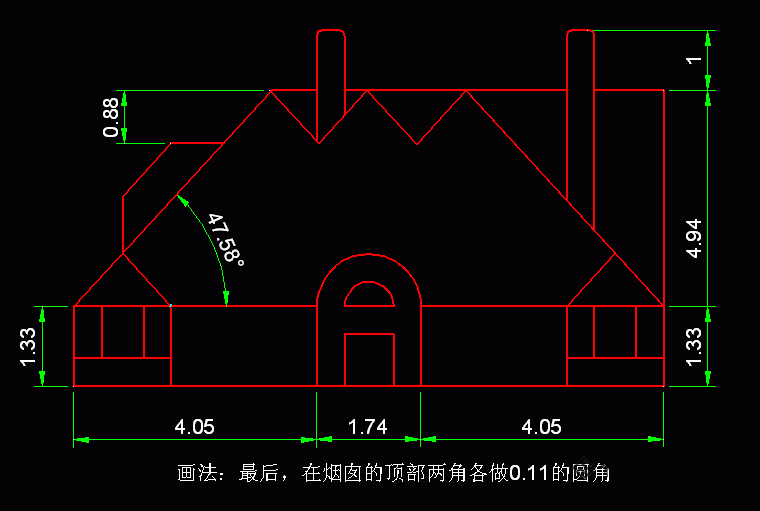

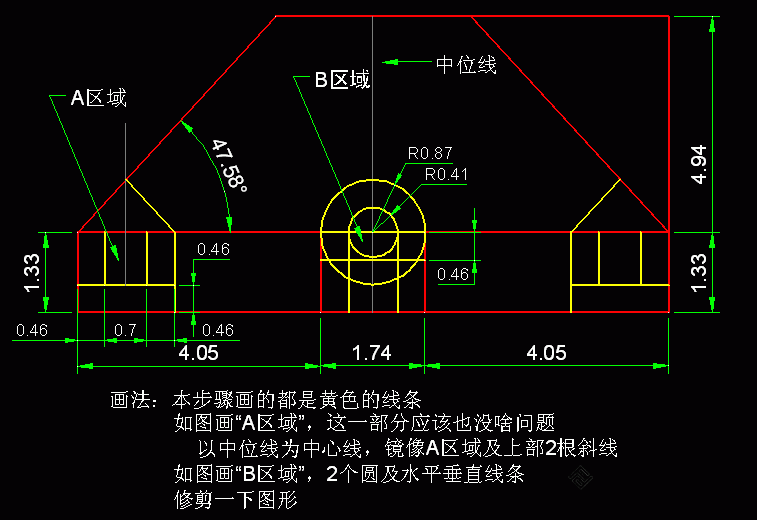

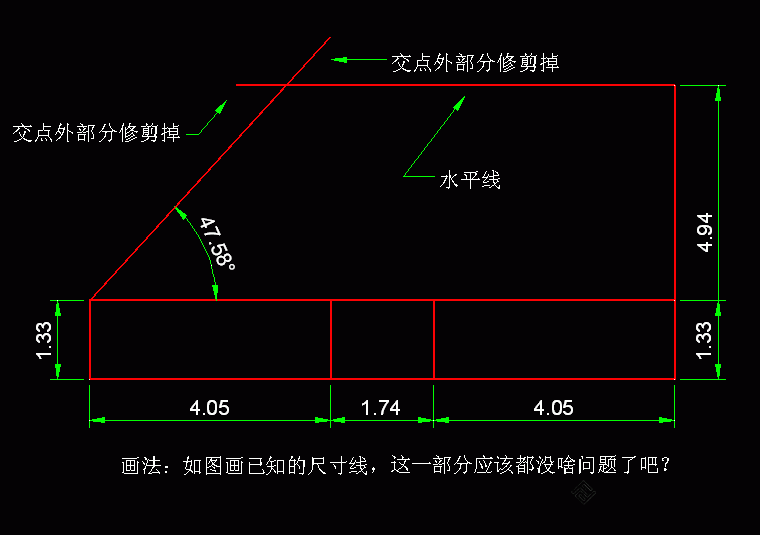

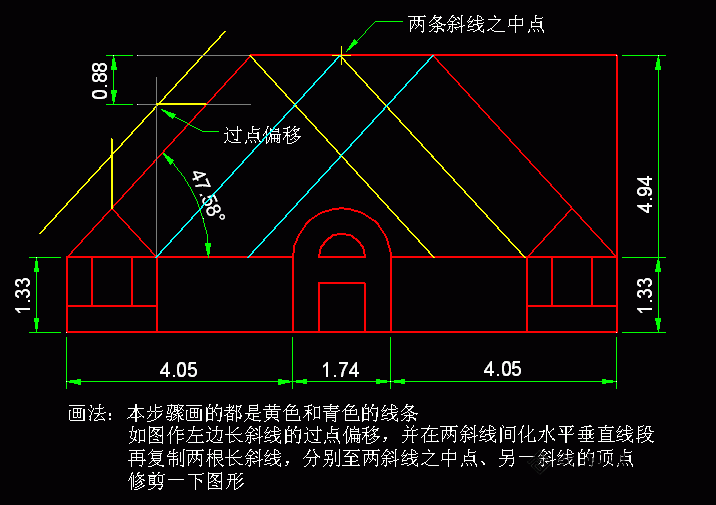

【autoCAD习题21】解题要点、制图步骤：
本题就好像是个绘图题，比较简单，但步骤较多。

习题http://www.zgjxcad.com/thread-10389-1-1.html
