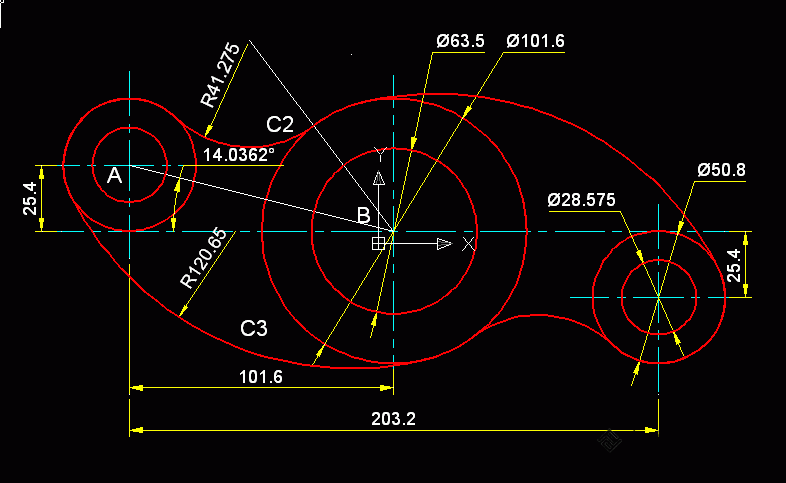

【autocad习题12】答案：
1. C2圆弧之圆心坐标 = -49.6825,78.1859，就是(D)
2. A圆圆心至B圆圆心之角度 = 345.9638，就是(B)
3. C3圆弧之弧长 = 162.2297mm2
4. 此图形之外形轮廓线总长度 = 624.6948mm
5. 扣除A、B、C三个圆孔后之净面积 = 15159.4757mm2

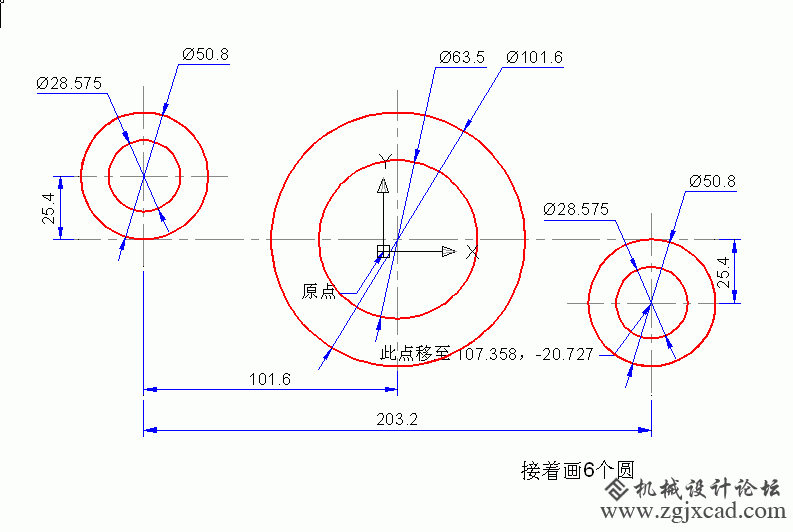

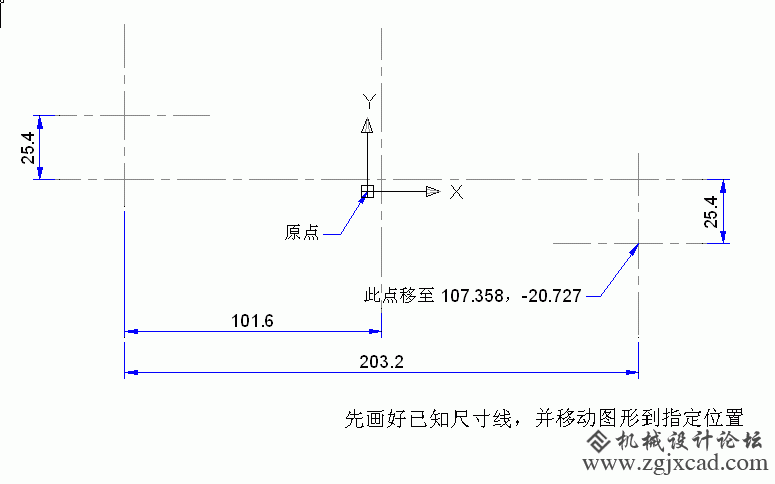

【autoCAD习题12】解题要点、制图步骤：

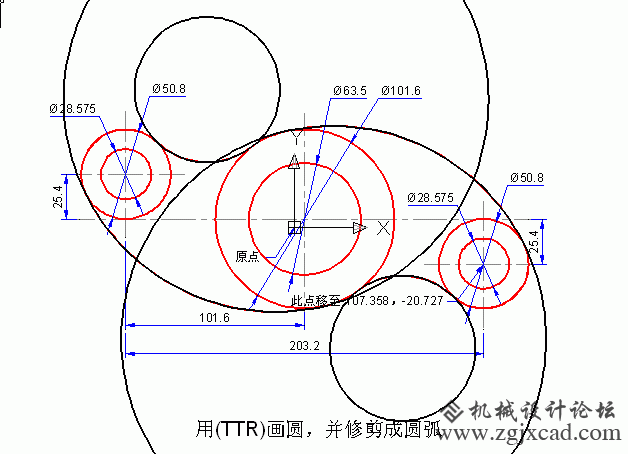

本题主要是训练圆弧的画法。

原题http://www.zgjxcad.com/thread-10396-1-1.html
