【进阶级练习题60】答案、解题思路、动画演示

[复制链接]
查看: 791|回复: 0

该用户从未签到

发表于 2013-2-5 03:55:39 | 显示全部楼层 |阅读模式
【进阶级练习题60】标准答案:

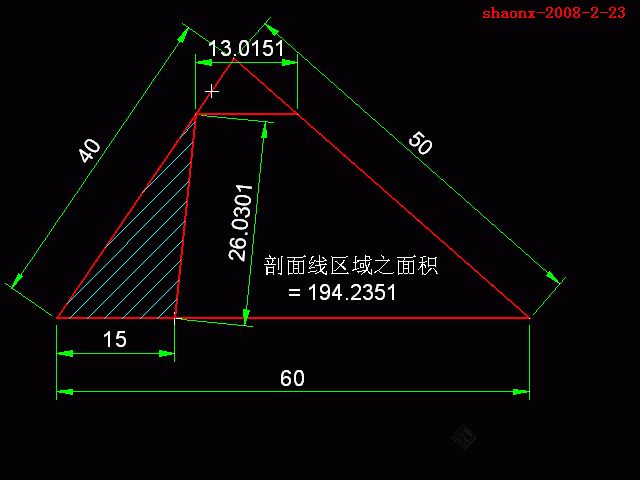

1. a 之长度 = 13.0151,就是(b)
2. 剖面线区域之面积 = 194.2351,就是(b)


【进阶级练习题60】解题思路:

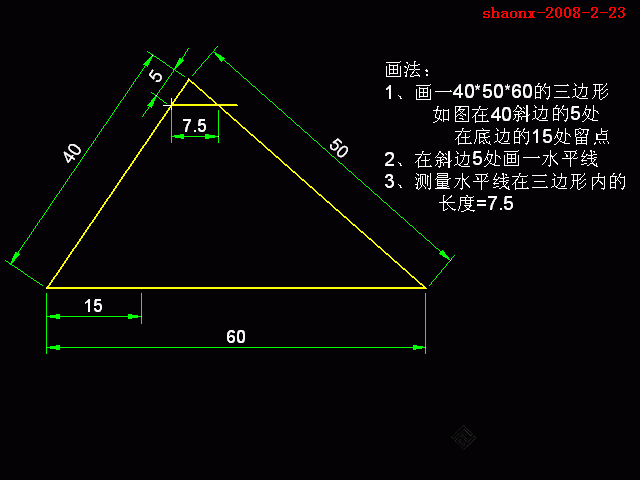

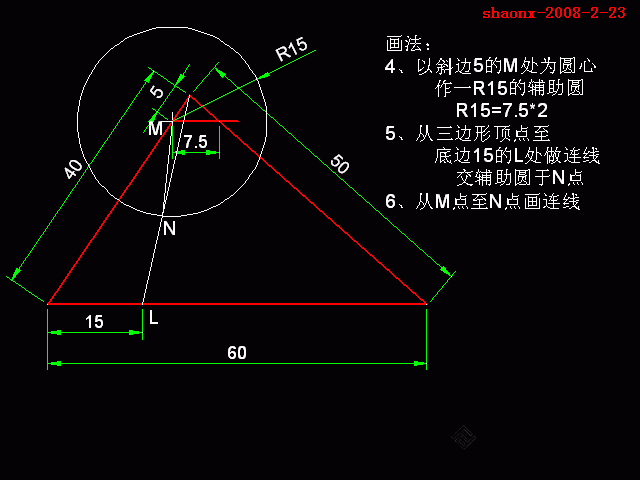

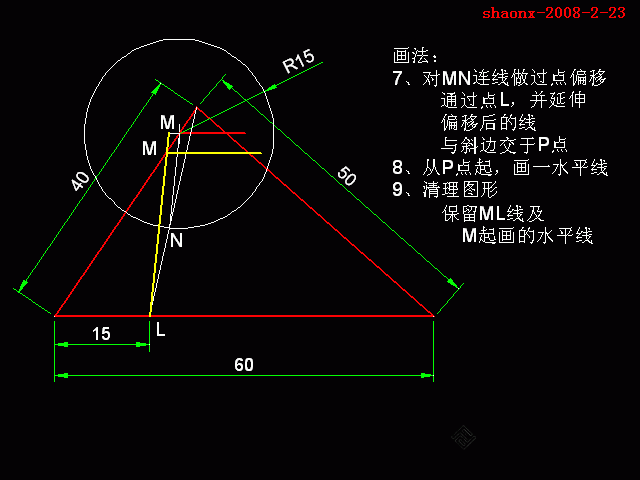

本题是利用1:2的比例关系,来确定斜线与三边形之间关系。
