【autoCAD习题 18】解题

xxggmmxx

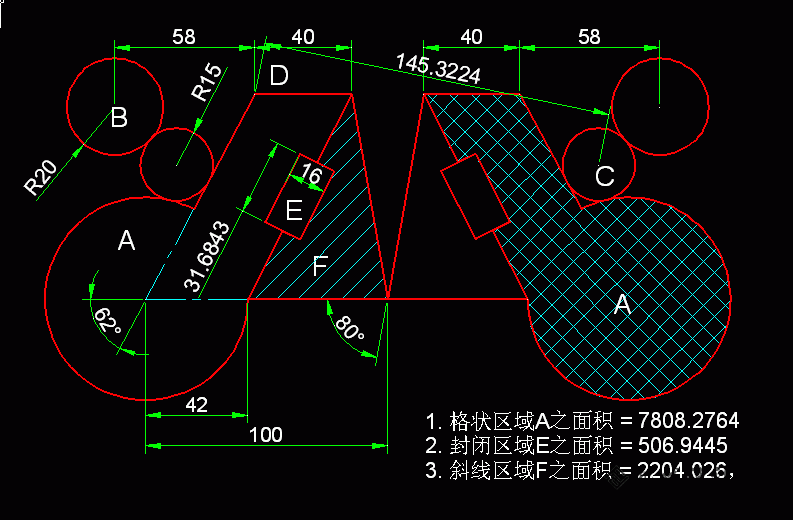

【autocad习题18】答案：
1. 格状区域A之面积 = 7808.2764
2. 封闭区域E之面积 = 506.9495
3. 斜线区域F之面积 = 2204.026，就是(A)
4. C圆心到D点直线距离 = 145.3224
5. G的长度 = 31.684，就是(B)

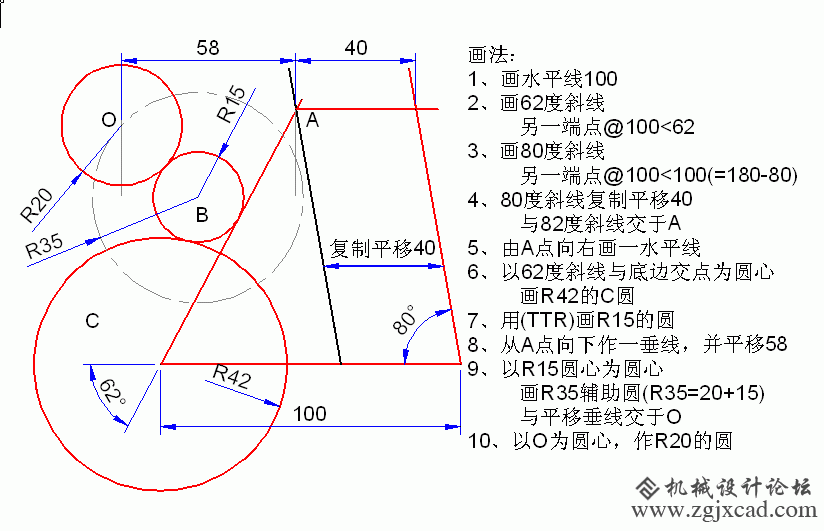

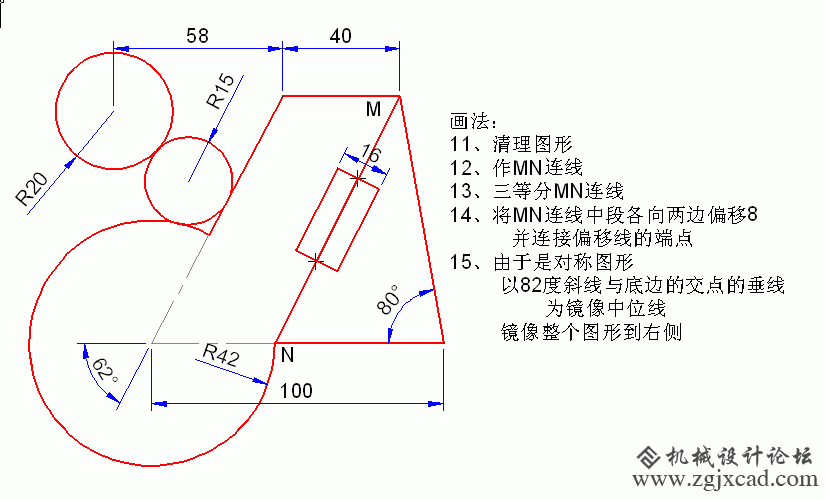

【autoCAD习题18】解题要点、制图步骤：

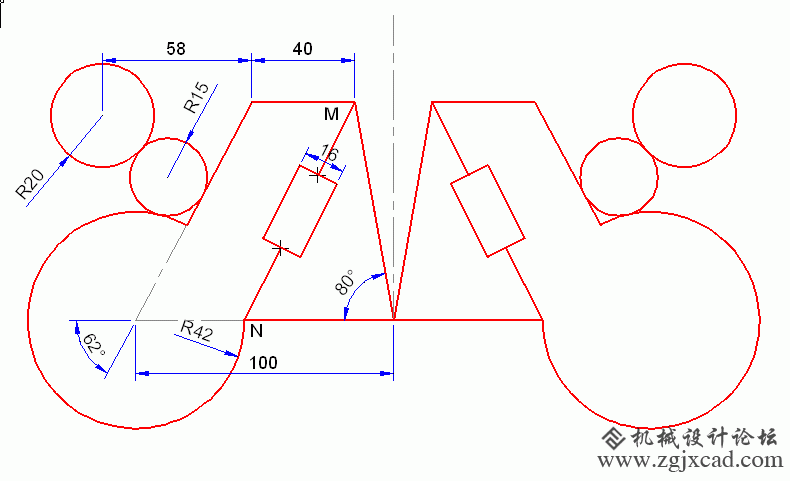

本题主要是训练各种画圆、圆弧、斜线、复制平移 、镜像等的方法。








原题http://www.zgjxcad.com/thread-9920-1-1.html
