承受双螺杆轴向力的止推轴承怎样布置?

[复制链接]
查看: 1230|回复: 0

该用户从未签到

发表于 2016-10-28 22:19:17 | 显示全部楼层 |阅读模式
双螺杆在挤塑原料时产生的轴向推力接近或略高于单螺杆的工作轴向力,这么大的轴向力需要用较大的规格的轴承承担,但是,由于双螺杆的工作布置限制,轴承的布置就比较复杂。为了合理地安排两组螺杆用轴承位置,机器制造厂家设计了多种双螺杆用轴承布置方案,这里只介绍两种常见方案。

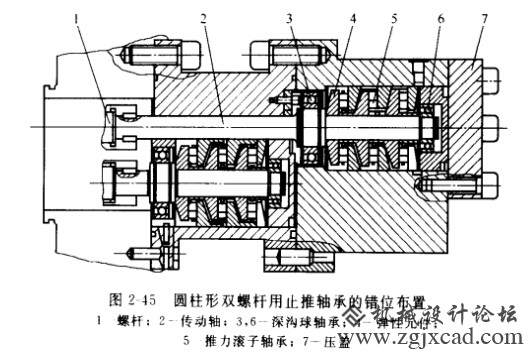

    图2-45所示为一种圆柱形双螺杆用止推轴承的布置方式。由于轴承的规格较大,把两组轴承错位布置,已解决轴承布置空间不足的限制。采用这种轴承布置方式,两根螺杆的轴向力分配均匀,两组轴承受理相等,两根螺杆工作时向位移量也相同,保证了两根螺杆的正常啮合工作。

t2-45

t2-45

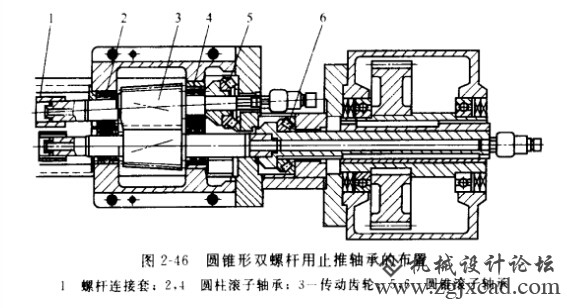

    图2-46所示为圆锥形双螺杆用止推轴承的布置。圆锥形双螺杆啮合工作时,尾部轴承部位空间比较大,承受轴承向利用轴承的布置就比较紧凑。

t2-46

t2-46
