【autoCAD习题 14】解题

kaywang

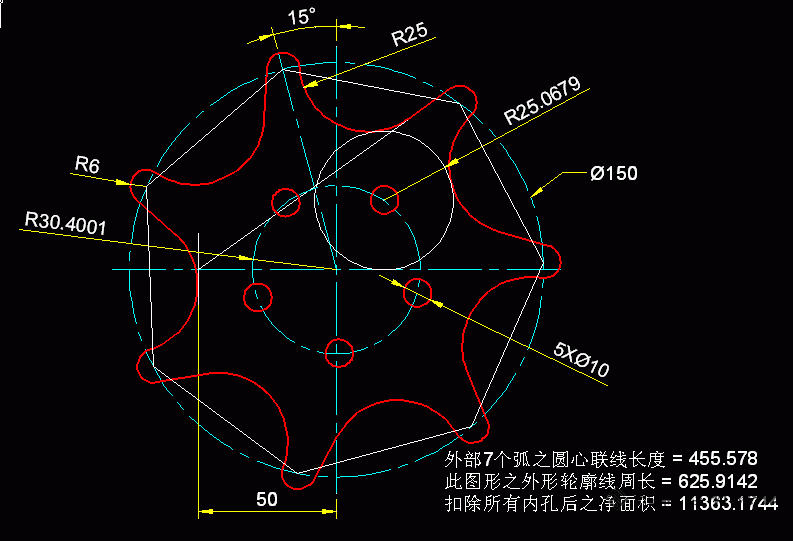

【autocad习题14】答案：
1. Ra之半径 = 25.068，就是(b)
2. Rb之半径 = 30.4001
3. 外部7个弧之圆心联线长度 = 455.578，就是(a)
4. 此图形之外形轮廓线周长 = 625.9142
5. 扣除所有内孔后之净面积 = 11363.1744

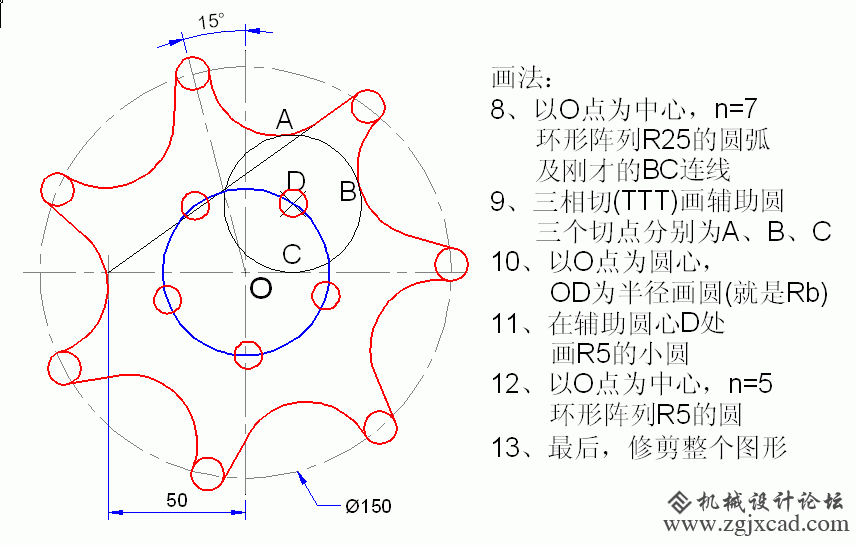

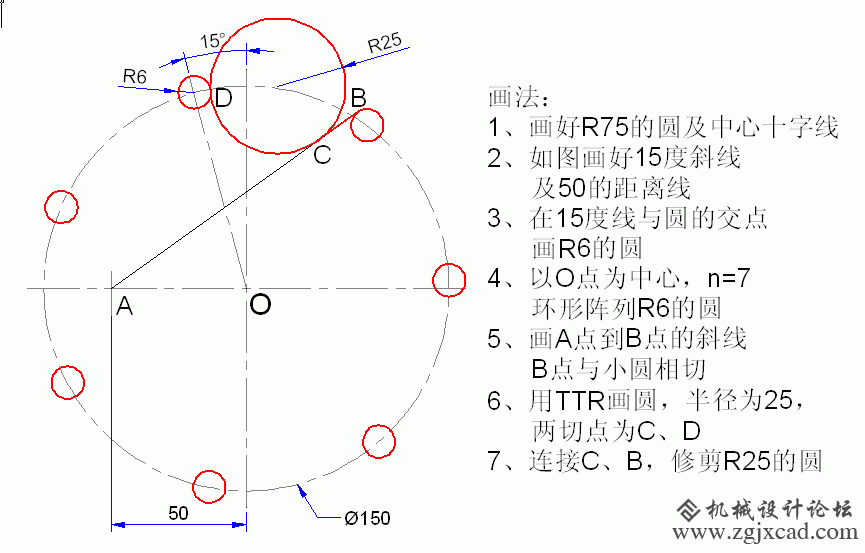

【autoCAD习题14】解题要点、制图步骤：
本题主要是训练使用画圆命令，难度不是很高。





原题http://www.zgjxcad.com/thread-10114-1-1.html
