直接通过autocad软件转成高清图片
本帖最后由 飞电 于 2016-10-5 23:41 编辑
对于从事CAD相关职业的朋友来说，今天所分享的这个方法，可以说是起到不少的作用，CAD所形成的文件，也只有CAD软件才能打开，在工作的时候，由于我们的图纸需要发给客户观看，为了保证客户能正常打开，同时也为了可以保护自己的设计作品不被调用，我们经常会把它转成其它格式。
通常情况下，我们经常把CAD文件转换成PDF格式或者转换成图片的格式，这样方便别人查阅，因为这两个格式的文件基本上的电脑都可以打开，CAD转换PDF格式张仪美在之前已经跟大家分享过，今天给大家分享下用CAD导出JPG或者PNG图片格式的方法。
其实它和PDF转换方法也差不多，只不过没有PDF那么麻烦，现在的CAD版本都是自带JGP打印机了，我们可以轻松的把它转换成高清图片格式。
1.在菜单栏中点击【文件】—【打印】，出现下图

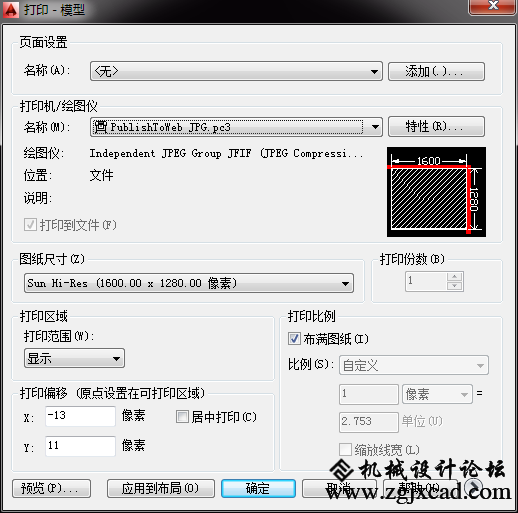

2.在打印对话框中选择打印机为“PublishToWeb JPG.pc3”，然后点击【特性】，出现下图
3.然后点击【自定义图纸尺寸】—【添加】，出现下图，点击【下一步】。

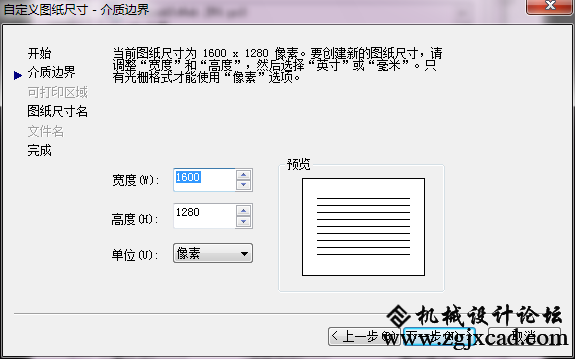

4.点击【下一步】后，出现下图，我们可以根据自己的需求来填写。点击下一步后是图纸名称，这个我们自己写就好了。最后不要忘记确认。

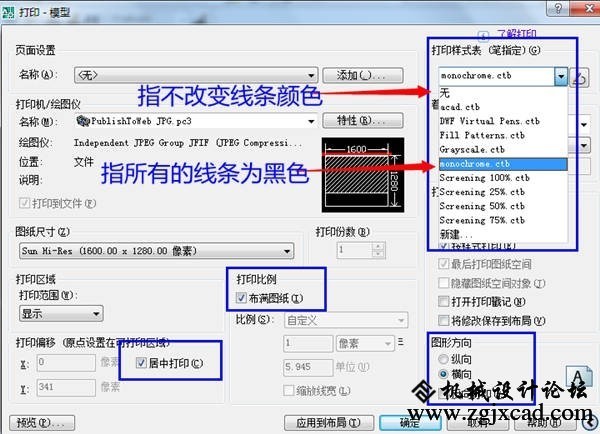

5、如果你想得到全黑色线条的图形，你就选择m开关的那个，如果你不想改变原图颜色，你就选择无，如图：
6、然后点击右下角的确定保存图片即可
|
|
