移动式启闭机车轮组的布置

机器人

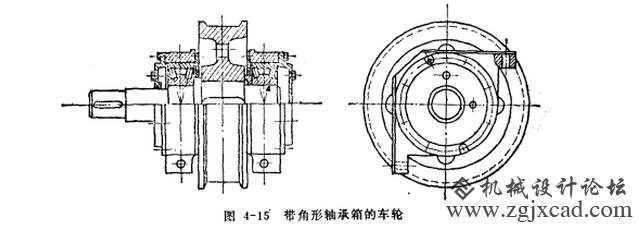

一、车轮组的结构     大车和小车运行机构的车轮，不论是主动轮还是从动轮，都是和角形轴承箱组装在一起，成为一个部件，称之谓车轮组，如图4-15所示。车轮组包含车轮、车轮轴、自动调心滚子轴承和角形轴承箱体等零件，采用角形轴承箱的装配形式，便于车轮装拆。车轮组部件在一些专业生产厂已经形成标准化系列。

4-15

   二、车轮组在车架上的布置     当车架端部车轮数为两个或超过两个时，为了使轮压均匀分布，都布置成均衡台车的形式。   三、主动轮的位置     主动轮（驱动轮）的位置以及主动轮占总轮数的比例，应按起重机在起动和制动时车轮不打滑的要求来确定。主动轮的布局类型很多，经常采用的方案，单边驱动适用于半门式启闭机，驱动轮设在带门腿的一侧。
